Thermografie

Die FLIR Wärmebildkameras eröffnen neue Möglichkeiten für präzise Inspektionen und Analysen. Sie sind unverzichtbare Werkzeuge für Fachleute, die bei der Wartung, Fehlersuche oder Energieeinsparung auf exakte Temperaturmessungen angewiesen sind. Ob im Bauwesen, der Elektrotechnik oder in der Industrie – mit einer FLIR Wärmebildkamera erhältst du klare Einblicke in versteckte Problemstellen, die mit bloßem Auge nicht erkennbar sind.

Was ist FLIR?

FLIR Wärmebildkameras sind hochentwickelte Geräte, die Infrarotstrahlung erfassen und darstellen. Sie machen für das menschliche Auge nicht wahrnehmbare Temperaturunterschiede sichtbar. Diese Infrarotkameras verwenden Sensoren zur Erfassung von Wärmestrahlung im Infrarotbereich des elektromagnetischen Spektrums und zur Umwandlung dieser Strahlung in detaillierte Wärmebilder. FLIR Systems bietet eine breite Palette von Wärmebildkameras für verschiedene Anwendungsbereiche an und ist der weltweit führende Hersteller dieser Technologie.

Für eine Vielzahl von Anwendungen bietet FLIR eine breite Palette von Wärmebildkameras an:

• Industrie und Bauwesen: Für die Infrarot Thermografie in der Industrie und im Baugewerbe oder Gebäudethermografie

• Sicherheit und Militär: Sie werden in Flugzeugen, Hubschraubern und bei der Grenzkontrolle eingesetzt.

• Rettungsdienste: werden in Polizeihubschraubern für Such- und Rettungseinsätze verwendet

• Forschung und Entwicklung: Spezialkameras für den wissenschaftlichen Einsatz

• Handwerk und Dienstleistung: Kompakte Infrarotkameras für den Einsatz in den verschiedensten Berufen

Die Thermografiekameras ermöglichen eine berührungslose und zerstörungsfreie Temperaturmessung, was sie zu einem wertvollen Werkzeug macht, um Anomalien, Energieverluste oder versteckte Probleme aufzuspüren.

So präzise erfassen FLIR Wärmebildkameras Temperaturunterschiede

FLIR Wärmebildkameras können Temperaturunterschiede mit hoher Genauigkeit erkennen. Im Folgenden sind einige wichtige Punkte zur Messgenauigkeit aufgeführt:

1. Typische Genauigkeitsangaben betragen ±2°C oder ±2% des gemessenen Wertes. Dabei wird die geometrische Summe der Einzelfehler verschiedener Messparameter berechnet.

2. Unter optimalen Laborbedingungen mit geeichten Kalibrierstrahlern sind Genauigkeiten von ± 1 °C bzw. ± 1 % erreichbar.

3. Die tatsächliche Messgenauigkeit wird von verschiedenen Faktoren beeinflusst, wie z.B:

• Emissionsgrad des zu messenden Objektes

• die reflektierte Umgebungstemperatur

• Atmosphärische Einwirkungen

• Entfernung zum zu messenden Objekt

• Fokussierung

4. Es ist bereits möglich, Temperaturunterschiede in der Größenordnung von 5 °C sicher zu detektieren.

5. Zur genauen Bestimmung der absoluten Temperatur ist eine Kalibrierung des Emissionsgrades durch Vergleichsmessungen mit bekannten Oberflächen möglich.

6. Durch eine regelmäßige Rekalibrierung der Thermografiekamera, z.B. alle 20-30 Minuten, wird die Messgenauigkeit verbessert.

7. Zur Kompensation von Störeinflüssen sind die Kameras mit speziellen Sensoren und Algorithmen ausgestattet.

Zusammenfassend lässt sich sagen, dass FLIR Wärmebildkameras bei korrekter Anwendung eine sehr genaue Erkennung von Temperaturunterschieden ermöglichen, die oft im Bereich von ±2 °C oder besser liegt. Allerdings müssen verschiedene Einflussfaktoren berücksichtigt werden, um die absolute Temperatur genau zu bestimmen.

Was ist der Unterschied zwischen Infrarot- und Wärmebildkameras?

Infrarotkameras und Wärmebildkameras FLIR basieren auf derselben Technologie und werden häufig als gleichbedeutende Begriffe verwendet. Es gibt jedoch einige feine Unterschiede in der Art und Weise, wie die Begriffe verwendet werden:

Infrarotkamera

• wird allgemein für die Infrarotbildtechnik verwendet

• Wärmebildkamera ist eher im Zusammenhang mit Wissenschaft und Technik in Gebrauch

• betont den physikalischen Vorgang, Infrarotstrahlung zu erkennen

Wärmebildkamera

• Bezieht sich auf das visuelle Ergebnis der Infrarot-Bildgebungstechnologie

• Der Begriff wird häufiger in der Alltagssprache verwendet

• betont die Fähigkeit, Temperaturunterschiede bildlich darzustellen

Beide Kameratypen

• Erfassen Infrarotstrahlung von Objekten

• Diese Strahlung wird in sichtbare Bilder umgewandelt

• Temperaturunterschiede werden durch Farbverläufe oder Graustufen dargestellt.

Zwischen den Begriffen besteht aus technischer Sicht kein funktionaler Unterschied. Beide bezeichnen Kameras zur Erfassung von Infrarotstrahlung und zur Sichtbarmachung von Temperaturunterschieden. Die Wahl des Begriffs hängt oft vom Kontext und von der Zielgruppe ab, die angesprochen werden soll.

Die Kameras nutzen typischerweise den Wellenlängenbereich von ca. 3,5 bis 15 µm (mittleres und langwelliges Infrarot), um Temperaturen im Umgebungstemperaturbereich zu messen und darzustellen.

Wie funktioniert die Thermografie?

Bei der Thermografie wird die von Objekten abgestrahlte Wärme erfasst und in ein sichtbares Bild umgesetzt. Nachfolgend werden die wichtigsten Aspekte erläutert:

Funktionsweise der FLIR Wärmebildkamera

• Mit Wärmebildkameras wird die Infrarotstrahlung (Wärme) von Objektoberflächen erfasst.

• Die erfasste Wärmestrahlung wird in ein farbiges Bild umgewandelt, auf dem die Temperaturunterschiede sichtbar gemacht werden können.

• Jeder Farbton im Wärmebild steht für einen bestimmten Bereich der Temperatur

Technische Aspekte

• Temperaturunterschiede bis zu 0,02 °C können aufgrund der Empfindlichkeit moderner Wärmebildkameras erkannt werden.

• Der Temperaturmessbereich, in dem Temperaturen gemessen werden können, liegt typischerweise zwischen -15 °C und +3000 °C.

• Durch hochauflösende Detektoren und fortschrittliche Algorithmen wird eine hohe Bildqualität erreicht.

Anwendung und Ergebnisse der Infrarot Thermografie

• Anwender können präzise Temperaturmessungen an Objektoberflächen durchführen

• Auf dem Wärmebild wird die Temperaturverteilung flächenhaft und in Echtzeit dargestellt.

• Thermische Muster, Wärmeableitung und Wärmeverluste werden sichtbar

Vorteile der Infrarot Kamera

• Berührungslose und rückwirkungsfreie Messung der Temperatur

• Statt einzelner Messpunkte wird die gesamte Temperaturverteilung dargestellt

• Thermische Prozesse in Geräten, Produkten und Anlagen werden analysiert

Die Thermografie liefert dem Anwender aussagekräftige Ergebnisse über die Verteilung von Wärme, die mit dem bloßen Auge nicht zu erkennen sind. Die Kombination aus hoher Empfindlichkeit, einem großen Temperaturbereich und einer guten Bildqualität macht die Thermografie zu einem wertvollen Werkzeug in der Forschung, der Entwicklung und in der Industrie.

Wie arbeite ich mit einer FLIR Wärmebildkamera?

Um effektiv mit einer FLIR-Wärmebildkamera arbeiten zu können, sollten die folgenden Schritte und Aspekte beachtet werden:

Vorbereitung für die Infrarot Thermografie

• Stelle sicher, dass die Kamera ausreichend mit Energie (Akku) versorgt ist oder an eine Stromquelle angeschlossen ist.

• Wähle die richtige Optik für deine Anwendung.

Aufnahmevorgang mit der Infrarotkamera

• Um die gesamte zu untersuchende Oberfläche zu erfassen, halte einen ausreichenden Abstand zum Messobjekt ein.

• Um scharfe Infrarotbilder zu erhalten, muss sorgfältig fokussiert werden.

• Achte darauf, die Kamera vor extremen Umgebungsbedingungen zu schützen.

Bildoptimierung mit der Thermografiekamera

• Stelle den Temperaturbereich so ein, dass die Intensität der Wärmesignale optimal dargestellt wird.

• Nutze die verschiedenen Farbpaletten zur Hervorhebung der thermischen Kontraste.

• Verwende Bildverbesserungsfunktionen wie MSX für detailreichere Bilder.

Messen und analysieren mit Wärmebildkameras

• Setze Messpunkte oder Messbereiche zur Erfassung spezifischer Temperaturen.

• Verwende Linienmessungen zur Erstellung von Temperaturprofilen über Flächen.

• Berücksichtige die Emissivität der gemessenen Oberflächen, um genaue Messdaten zu erhalten.

Datenerfassung

• Speichern Sie relevante Infrarotbilder und zugehörige visuelle Aufzeichnungen.

• Nutze die Sprachaufzeichnungsfunktion, um zusätzliche Notizen zu machen.

• Übertrage die Messdaten auf einen Computer zur weiteren Analyse.

Nachbearbeitung

• Mit FLIR Software wie FLIR Tools oder Thermal Studio lassen sich Signale und Temperaturverteilungen detailliert analysieren.

• Erstelle aussagekräftige Berichte, die auf den erfassten Daten und Bildern basieren.

Wartung

• Reinige die Optik regelmäßig, um die Bildqualität zu erhalten.

• Führe Kalibrierungen gemäß den Empfehlungen des Herstellers durch, um die Genauigkeit der Messungen zu gewährleisten.

Wenn du diese Punkte beachtest, kannst du das volle Potenzial deiner FLIR Wärmebildkamera ausschöpfen und zuverlässige thermische Analysen durchführen.

Welche FLIR-Wärmebildkamera eignet sich für welches Verfahren?

Berücksichtige die folgenden Aspekte, um die richtige FLIR Wärmebildkamera für deine Anwendung zu finden:

Einsatzbereich der Infrarot Thermografie

Gebäudethermografie: Modelle wie die FLIR E4-E8 oder C5 eignen sich hervorragend.

Industriewartung: FLIR Exx oder T-Serie mit erweitertem Funktionsumfang

Forschung und Entwicklung: Kameras mit hoher Auflösung wie die FLIR T1K oder die X8500sc.

Auflösung

Einfache Anwendung: 80x60 oder 160x120 Pixel

Professionelle Anwendungen: 320x240 bis 640x480 Pixel

Spezielle Anwendungen: Bis zu 1280x1024 Pixel

Temperaturbereich

Standard: -20°C bis +550°C

Erweitert: +1500°C und darüber für den industriellen Einsatz

Zusätzliche Funktionen

• MSX Bildverbesserung

• Austauschbare Objektive

• Touchscreen

• WLAN-Konnektivität

Budget

• Einsteiger-Modelle ab ca. 500 €

• Professionelle Kameras zwischen 2.000 und 10.000 €

• High-End-Kameras über 20.000 €

Für eine genaue Empfehlung ist es hilfreich zu wissen, was der Hauptzweck der Kamera ist und welches Budget zur Verfügung steht. Kontaktiere uns gerne über unser Kontaktformular oder schreibe uns eine E-Mail an vertrieb@helmut-schultz.de. Wir stehen Dir mit unserem kompetenten Team gerne zur Verfügung.

FLIR Wärmebildkameras bei Helmut Schultz

FLIR C-Serie

Die Wärmebildkamera FLIR C-Serie ist die ideale Lösung für schnelle und unkomplizierte Inspektionen. Diese kompakten und tragbaren Wärmebildkameras sind perfekt für den täglichen Einsatz im Bauwesen, der Gebäudediagnose und bei allgemeinen Wartungsaufgaben. Dank ihrer leichten Bauweise lassen sie sich problemlos überallhin mitnehmen, und die einfache Bedienung macht sie ideal für Einsteiger und Fachleute, die schnelle Ergebnisse benötigen. Trotz der kleinen Größe bietet die C-Serie zuverlässige thermografische Messungen und Bilder.

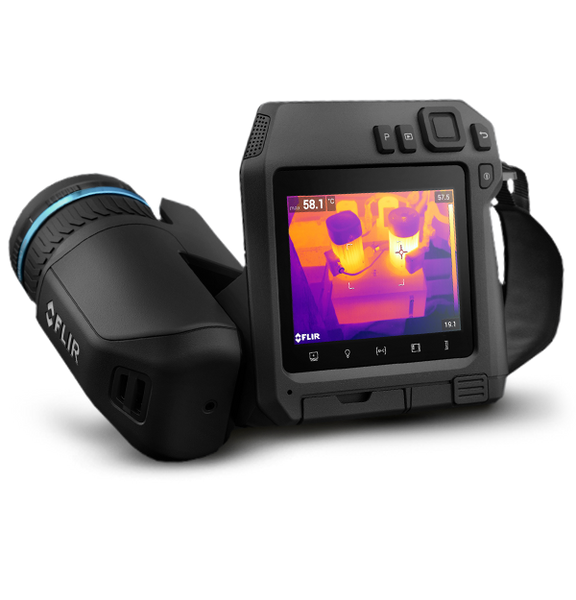

FLIR Ex-Pro-Serie

Die Thermokamera FLIR Ex-Pro-Serie ist für Anwender gedacht, die mehr Funktionen und höhere Bildqualität benötigen. Diese Kameras sind robust, einfach zu bedienen und bieten eine deutlich höhere Bildauflösung als die C-Serie. Sie sind perfekt für den Einsatz in der Elektroinspektion, im HVAC-Bereich und bei der vorbeugenden Instandhaltung. Mit Funktionen wie integrierten Wi-Fi-Konnektivität und erweiterter thermischer Empfindlichkeit liefert die Ex-Pro-Serie exakte Ergebnisse in anspruchsvollen Umgebungen.

FLIR Exx-Serie

Die FLIR Exx-Serie ist eine leistungsstarke Lösung für fortgeschrittene Anwender, die hohe Präzision und vielseitige Einsatzmöglichkeiten suchen. Diese Kameras bieten verbesserte Auflösung, einen präzisen Autofokus sowie erweiterte Mess- und Analysefunktionen. Die Exx-Serie eignet sich hervorragend für technische Inspektionen, die detaillierte thermografische Analysen erfordern. Zudem ist sie mit modernsten Funktionen wie Laser-Assisted-Autofokus und Multi-Spectral Dynamic Imaging (MSX®) ausgestattet, um die Bildqualität zu maximieren.

FLIR T5xx-Serie

Die FLIR T5xx-Serie ist ideal für Profis, die flexible und ergonomische Kameras für den industriellen Einsatz suchen. Mit einem um 180 Grad drehbaren Objektiv und einer gestochen scharfen Bildauflösung ermöglicht die T5xx-Serie präzise Inspektionen auch in schwer zugänglichen Bereichen. Diese Kameras bieten eine hervorragende thermische Empfindlichkeit und sind perfekt geeignet für Anwendungen in der Energieerzeugung, dem Bauwesen oder der Anlageninspektion.

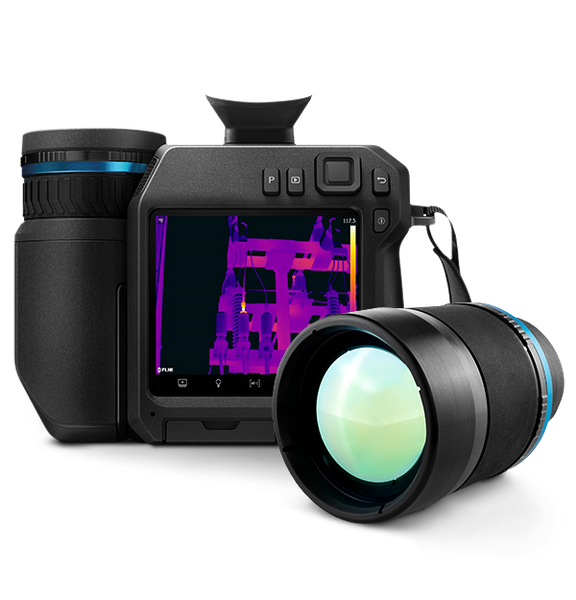

FLIR T8xx-Serie

Die FLIR T8xx-Serie ist für Experten konzipiert, die unter extremen Bedingungen arbeiten und höchste Bildqualität benötigen. Diese Kameras bieten eine außergewöhnlich hohe thermische Auflösung und Empfindlichkeit und sind speziell für den Einsatz in der Wartung von Energieinfrastrukturen, industriellen Anlagen und bei Außeninspektionen entwickelt. Die robusten Kameras der T8xx-Serie sind für die Arbeit in schwierigen Umgebungen bestens geeignet und liefern selbst unter härtesten Bedingungen zuverlässige Ergebnisse.

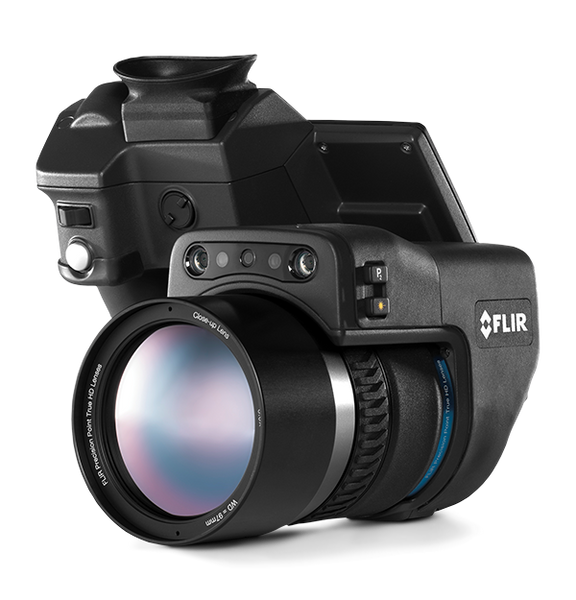

FLIR T1020

Die Wärmebildkamera FLIR T1020 ist das Flaggschiff-Modell für professionelle Thermografen. Mit ihrer überragenden Bildqualität, einer herausragenden thermischen Empfindlichkeit und einem optischen Zoom ist sie ideal für hochpräzise Inspektionen. Die T1020 bietet eine unübertroffene Auflösung und eignet sich für den Einsatz in Forschung, Entwicklung sowie bei anspruchsvollen industriellen Anwendungen, wo höchste Genauigkeit erforderlich ist. Diese Kamera ist für Anwender gedacht, die das Maximum an thermografischer Leistung suchen.

FLIR SI2-Serie

Die Wärmebildkamera FLIR SI2-Serie ist auf spezialisierte industrielle Inspektionen ausgelegt und bietet fortschrittliche thermografische Technologien. Diese Kameras sind besonders für Anwendungen in schwierigen oder schwer zugänglichen Umgebungen geeignet, wie etwa in der Automobilindustrie, bei Produktionsinspektionen oder im Bereich der Fertigung. Die SI2-Serie kombiniert robuste Bauweise mit innovativen Funktionen und bietet präzise Ergebnisse auch in komplexen Anwendungsfällen.

Zubehör für deine FLIR Infrarot Kamera

Zur Erweiterung der Funktionalität und der Einsatzmöglichkeiten bietet FLIR eine breite Palette an Zubehör für seine Infrarotkameras an. Hier ein kurzer Überblick:

• Wechselobjektive

• Akkus und Ladegeräte

• Schutztaschen und Koffer

• Stative und Halterungen

• Anschlusskabel wie USB und HDMI

• Software wie FLIR Tools und FLIR Tools+ zur erweiterten Bildanalyse

• Kalibrierzubehör wie Schwarzkörperstrahler und Referenzstrahler

• Schutzabdeckungen gegen Regen und Feuchtigkeit

• Externes Display zur vergrößerten Bildanzeige im Feld

• Bluetooth-Headsets

Wir stehen dir gerne zur Verfügung, wenn du weitere Fragen zu FLIR Produkten hast. Unser Kundenservice-Team ist für dich da, egal ob du Informationen zu bestimmten Artikeln benötigst, Hilfe beim Hinzufügen von Produkten zu deinem Warenkorb benötigst oder die Artikelnummer eines bestimmten Geräts suchst. Wir helfen dir bei der Auswahl der richtigen FLIR Produkte für deine Anwendung und beantworten alle Fragen, die du zu den Funktionen, der Kompatibilität und dem Zubehör hast.
