FLIR T5xx Serie
FLIR T500-Serie – professionelle Wärmebildkameras für Industrie und Gebäude
Die FLIR T500-Serie umfasst drei leistungsstarke Wärmebildkameras – T530, T540 und T560 – die speziell für erfahrene Thermografie-Anwender in Industrie, Elektrotechnik, Bauwesen und Gebäudediagnostik entwickelt wurden. Alle drei Modelle verbinden hohe Infrarotauflösung mit einem 180° drehbaren Optikblock, lasergestütztem Autofokus, AutoCal-Wechselobjektiven und FLIR Thermal Studio-Kompatibilität. Helmut Schultz in Saarbrücken ist autorisierter FLIR-Händler und berät dich persönlich – für Kunden im Saarland, in Rheinland-Pfalz und in der gesamten Saar-Lor-Lux-Region.
Drei Modelle, abgestufte Auflösung
Die Modelle der T500-Serie sind technisch identisch aufgebaut. Der entscheidende Unterschied liegt in der Infrarotauflösung – dem wichtigsten Kriterium für die Detailschärfe der Wärmebilder.
Die FLIR T530 liefert eine Infrarotauflösung von 320 × 240 Pixeln (76.800 Pixel) und ist damit die leistungsfähige Einstiegsoption der Serie – ideal für allgemeine Elektroanlagen-Inspektion, Maschinenwartung und Gebäudeuntersuchungen, bei denen keine extreme Detailtiefe gefordert wird.
Die FLIR T540 steigert die Auflösung auf 464 × 348 Pixel (161.472 Pixel) – eine Stufe, die den Unterschied macht: Feinere Temperaturanomalien an Leitungen, Verbindungen und Bauteilen werden deutlich klarer erfasst. Die T540 ist die meistgewählte Variante der Serie für professionelle Thermografie-Anwender, die auf täglicher Basis inspizieren.

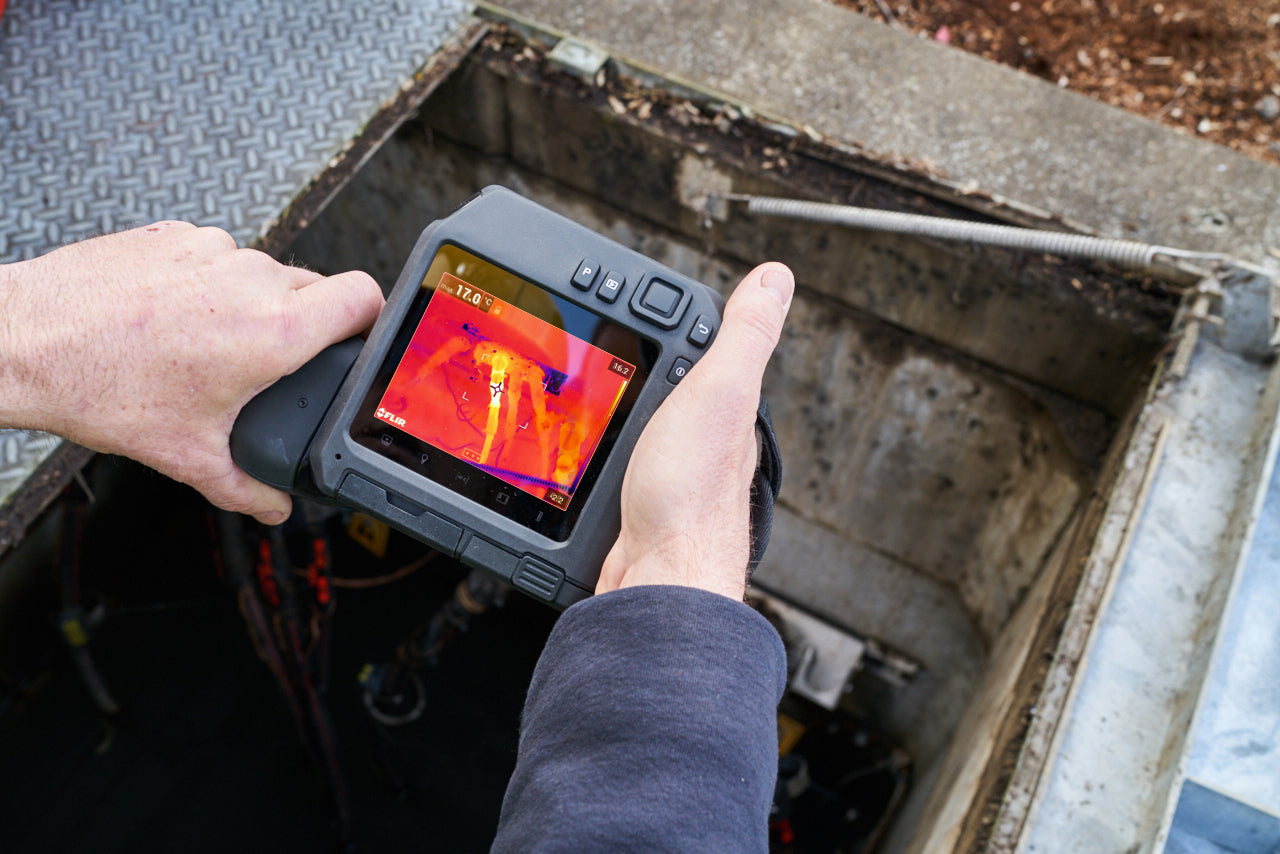

Die FLIR T560 bietet mit 640 × 480 Pixeln (307.200 Pixel) die höchste Auflösung der Serie – vergleichbar mit dem Einstieg in die Klasse der Hochleistungskameras. Sie eignet sich für anspruchsvolle Gebäudethermografie, großflächige Fassadenanalysen, Photovoltaik-Inspektionen und industrielle Anwendungen, bei denen maximale Detailschärfe entscheidend ist.
Alle Modelle decken einen Temperaturmessbereich von -20 °C bis +1500 °C ab (je nach Konfiguration) und erreichen eine thermische Empfindlichkeit (NETD) von < 30 mK. Die Messgenauigkeit liegt bei ±2 °C oder ±2 % des Messwerts – Standard für professionelle Thermografiekameras.
Aktuelle Preise jederzeit im Shop verfügbar.
Schlüsselfunktionen der T500-Serie
180° drehbarer Optikblock – das ergonomisch wichtigste Merkmal der Serie: Der Kamerakörper bleibt in der Hand, das Objektiv schwenkt um 180°. Decken, Unterseiten von Maschinen, schwer zugängliche Schaltschrankbereiche – alles inspizierbar ohne Verrenkungen oder zusätzliche Spiegel.

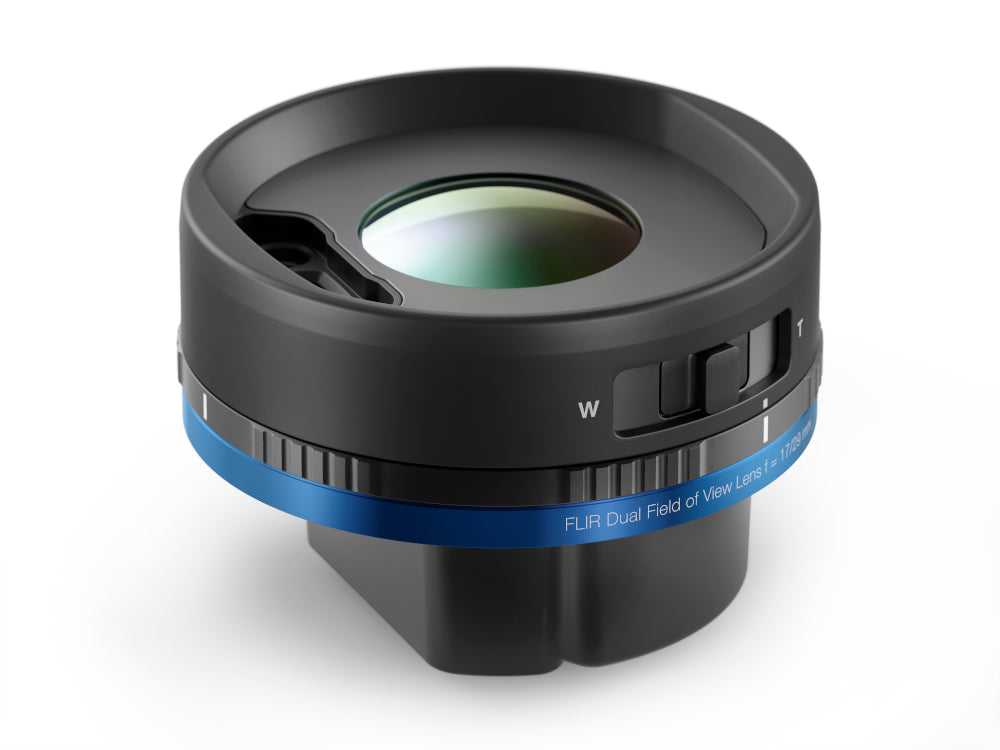

AutoCal-Wechselobjektive – die T500-Serie unterstützt den schnellen Objektivwechsel ohne manuelle Neukalibrierung. Weitwinkel-, Standard- und Teleobjektive lassen sich je nach Aufgabe tauschen, ohne die Kamera rekalibrieren zu müssen. Damit ist ein Gerät für unterschiedliche Distanzen und Szenarien einsetzbar.
Lasergestützter Autofokus – sorgt für reproduzierbar scharfe Bilder auch aus größerer Entfernung. Der Laser misst die Distanz zum Zielobjekt und stellt die Optik automatisch scharf – ein entscheidender Vorteil bei der schnellen Inspektion von Schaltanlagen, Transformatoren oder großen Maschinenflächen.
4-Zoll-Touchscreen mit 1-Touch-Level – der helle LCD-Touchscreen ermöglicht die intuitive Bedienung ohne Tasten. Die 1-Touch-Level-Funktion optimiert den Bildkontrast per Fingertipp automatisch auf den aktuellen Temperaturbereich.
Echtzeit-IR-Videostreaming – Wärmebilder können per WLAN oder USB-C live auf externe Geräte übertragen werden, mit bis zu 30 Hz. Praktisch für Teamarbeit im Feld, Fernanalyse oder Schulungssituationen.
IP54-Schutzklasse – das Gehäuse ist staub- und spritzwassergeschützt. Die Kamera ist für den Außeneinsatz auf Baustellen, in der Industrie und unter wechselnden Wetterbedingungen ausgelegt.
Li-Ion-Akku bis 4 Stunden, aufladbar per USB Typ-C. Bilder werden im radiometrischen JPG-Format gespeichert – alle Temperaturdaten bleiben für die Nachbearbeitung vollständig erhalten. SD-Karte bis 64 GB.
Inspection Route Modus und FLIR Thermal Studio
Mit dem Inspection Route Modus und dem Route Creator Plugin lassen sich wiederkehrende Inspektionen systematisieren: Prüfpunkte werden in der FLIR Thermal Studio Pro Software definiert und auf die Kamera übertragen. Im Einsatz führt die Kamera Schritt für Schritt durch die vordefinierten Punkte – keine vergessenen Messpunkte, vollständige Dokumentation, reproduzierbare Ergebnisse. Besonders wertvoll für vorausschauende Instandhaltung (Predictive Maintenance) mit regelmäßigen Kontrollrunden.
Die FLIR Thermal Studio Pro Software ermöglicht die Nachbearbeitung von Wärmebildern, Temperaturverläufen und Messdaten sowie die automatisierte Erstellung professioneller Inspektionsberichte.
Anwendungen der FLIR T500-Serie
Elektroanlagen und Schaltanlagen: Hotspots an Sicherungen, Kabelverbindungen, Schienen und elektrischen Betriebsmitteln werden mit der nötigen Auflösung erfasst, um selbst subtile Temperaturerhöhungen von Ausfällen zu unterscheiden.
Gebäudethermografie und Bauwerksdiagnostik: Wärmebrücken, Kältebrücken, Feuchtigkeitsschäden und Luftundichtigkeiten in Gebäudehüllen lassen sich mit der T540 und T560 auch in großen Fassadenflächen detailgenau darstellen. Die Thermografie unterstützt die Energieeffizienzberatung und hilft, CO₂-Emissionen durch Wärmeverluste zu reduzieren.
Mechanische Instandhaltung: Überhitzende Lager, Getriebe und Antriebe zeigen charakteristische Wärmemuster, lange bevor ein Ausfall eintritt. Die T500-Serie ermöglicht die kontinuierliche Zustandsüberwachung im Rahmen vorausschauender Instandhaltung.
Photovoltaik-Inspektion: Defekte Solarmodule und Hotspots in PV-Anlagen lassen sich mit der T560 auch aus größerer Entfernung präzise lokalisieren.
Forschung und Entwicklung: Die präzise Temperaturmessung mit radiometrischen Rohdaten macht die T500-Serie auch für Materialforschung, Prototypentests und thermische Simulationsvalidierung geeignet.
Helmut Schultz – dein FLIR T500-Fachhändler
Helmut Schultz in Saarbrücken führt alle Modelle der FLIR T500-Serie und berät dich bei der Wahl des richtigen Modells für deinen Einsatzbereich. Wir unterstützen dich außerdem bei der Auswahl passender AutoCal-Objektive, FLIR Thermal Studio-Lizenzen und Zubehör. Lieferung ins gesamte Saarland, nach Rheinland-Pfalz und in die Saar-Lor-Lux-Region – mit herstellerautorisiertem Service und direktem Ansprechpartner vor Ort.
