Adapter und Spitzen

In der modernen Vermessungstechnik, insbesondere bei Leica-Geräten und in der präzisen Gleisvermessung, sind Magnethalter, Gleiswinkel und Steckzapfen unverzichtbare Hilfsmittel. Mit diesen Hilfsmitteln ist es möglich, die Messgeräte in den verschiedensten Umgebungen schnell, flexibel und präzise zu positionieren.

• Verwendung der Magnethalter für Prismen - und GNSS Antennen

• Vorteile der Magnethalter in der Vermessungstechnik

• Arten von Steckzapfen

• Einsatz bei der Gleisvermessung

So werden Magnethalter für Prismen und GNSS-Antennen verwendet

Magnethalter für Prismen und GNSS-Antennen werden in der Vermessungstechnik vielfältig eingesetzt. Hier sind die wichtigsten Punkte für die Anwendung:

Befestigung: Magnethalter lassen sich schnell und einfach an metallischen Oberflächen befestigen. Beispiele hierfür sind Stahlträger, Fahrzeuge oder andere magnetische Strukturen. Sie ermöglichen eine temporäre Montage von Messinstrumenten ohne den Einsatz von Werkzeugen.

Kompatibilität: Die Halter sind mit verschiedenen Anschlüssen erhältlich. Häufig sind sie mit Leica-Steckzapfen (12 mm) oder 5/8"-Gewinde ausgestattet. Damit können verschiedene Prismen und GNSS-Antennen montiert werden.

Einsatzgebiete: In der Bauvermessung, um Messpunkte schnell zu positionieren und zur Befestigung an Schienen in der Gleisvermessung. Für mobile Messungen auf Fahrzeugen oder an Maschinen

Flexibilität: Ermöglicht schnellen Wechsel der Messposition ohne aufwendigen Neuaufbau. Ideal für temporäre Messaufbauten oder wiederholte Messungen an unterschiedlichen Punkten.

Stabilität: Sicherer Halt auch für schwere Prismen oder Antennen durch starke Magnete (z.B. mit 50 mm oder 80 mm Durchmesser).

Anpassungsfähigkeit: Einige Modelle verfügen über eine prismatische Sohle, um an gewölbten Oberflächen befestigt zu werden. Varianten mit Schutzkappe zum Schutz empfindlicher Oberflächen erhältlich.

Spezielle Anwendungen: Für die Vermessung von Fahrzeugen stehen Magnethalter mit pendelnd gelagerten Magneten zur Verfügung. Magnethalter mit Vakuumsauger ermöglichen den Einsatz auf nicht metallischen Oberflächen

Magnethalter bieten somit eine flexible, schnelle und präzise Möglichkeit, Vermessungsinstrumente in den unterschiedlichsten Umgebungen zu positionieren und helfen, die Effizienz von Vermessungsarbeiten zu steigern.

So werden Magnethalter, Steckzapfen und Gleiswinkel eingesetzt

Die magnetischen Halterungen für Leica Instrumente zeichnen sich durch ihre vielseitige Verwendbarkeit aus. Sie sind mit dem standardisierten 12 mm Leica-Zapfen ausgestattet. Damit lassen sich Prismen und GNSS-Antennen sicher auf magnetischen Oberflächen befestigen. Diese Halter sind für unterschiedliche Gewichte und Anwendungen in verschiedenen Größen erhältlich, typischerweise mit einem Magnetdurchmesser von 50 mm oder 80 mm.

Gleiswinkel sind speziell für die Vermessung von Eisenbahnschienen entwickelt worden. Magnetische Gleiswinkel haben den Vorteil, dass sie zuverlässig an der Schiene befestigt werden können. Sie verfügen über eine Präzisions-Dosenlibelle zur Horizontierung und einen definierten Anschlag, der sich in der Regel 14 mm unter der Schienenoberkante (SOK) befindet. Diese Schienenwinkel sind oft mit Leica-Steckzapfen oder 5/8"-Gewinde zur Aufnahme verschiedener Prismen erhältlich.

Steckzapfen sind standardisierte Verbindungselemente zwischen Vermessungsgeräten und deren Halterungen, insbesondere der 12 mm Leica Steckzapfen. Sie sorgen für eine sichere und präzise Verbindung und ermöglichen den flexiblen Einsatz von verschiedenen Instrumenten, die mit einer kompatiblen Aufnahme ausgestattet sind.

Zur Effizienz und Genauigkeit moderner Vermessungsarbeiten leisten diese Werkzeuge einen wesentlichen Beitrag. Sie ermöglichen den schnellen Aufbau, die präzise Positionierung und die zuverlässige Befestigung von Messgeräten in unterschiedlichen Umgebungen, von Baustellen über Industrieanlagen bis hin zu Gleisanlagen.

Diese Vorteile bieten Magnethalter in der Vermessungstechnik

Magnethalter bieten in der Vermessungstechnik zahlreiche Vorteile:

• Schnelle und einfache Montage: Magnethalter werden schnell und ohne Werkzeug an metallischen Oberflächen befestigt.

• Flexibilität: Sie ermöglichen eine flexible Positionierung von Prismen und GNSS-Antennen.

• Vorübergehender Einsatz: Ideal für temporäre Messaufbauten, da es leicht wieder zu entfernen ist.

• Keine Beschädigung der Oberflächen: Im Gegensatz zu Schrauben oder Klebstoffen hinterlassen sie keine Spuren auf der Oberfläche.

• Stabilität: Starke Magnete bieten sicheren Halt auch für schwerere Messgeräte.

• Vielseitigkeit: Einsetzbar auf Baustellen, in Industrieanlagen oder bei Gleisvermessungen.

• Effizienzsteigerung: Ein schneller Wechsel der Messposition ist möglich, ohne dass aufwendig umgebaut werden muss.

• Kompatibilität: Oft mit standardisierten Anschlüssen wie Leica-Steckzapfen oder 5/8"-Gewinde.

• Anpassungsfähigkeit: Einige Modelle sind mit prismatischen Sohlen zur Anpassung an gewölbte Oberflächen oder Schutzvorrichtungen ausgestattet.

• Spezielle Anwendungen: Es werden Varianten für die Fahrzeugvermessung oder für nichtmetallische Oberflächen angeboten.

Diese Eigenschaften machen die Magnethalter zu einem unentbehrlichen Werkzeug in der modernen Vermessungstechnik. Sie ermöglichen ein effizienteres, flexibleres und präziseres Arbeiten.

Welche Arten von Steckzapfen gibt es und wie unterscheiden sie sich?

Leica-Steckzapfen (auch Wild-Zapfen genannt)

Diese Steckzapfen haben einen Durchmesser von 12 mm und sind in der Vermessungstechnik weit verbreitet. Sie sind mit vielen Leica Geräten und Zubehör kompatibel. Leica Steckzapfen ermöglichen einen schnellen Instrumentenwechsel und sind vor allem in Europa weit verbreitet. Sie zeichnen sich durch eine hohe Präzision und Stabilität in der Verbindung aus.

5/8" Gewinde

Ebenfalls weit verbreitet und von verschiedenen Herstellern verwendet ist das Standardgewinde mit einem Durchmesser von 5/8 Zoll. Es bietet eine gute Kompatibilität zwischen verschiedenen Systemen und wird häufig für Prismenstäbe, GNSS-Antennen und verschiedene Adapter verwendet. Das 5/8"-Gewinde ist vor allem in Nordamerika weit verbreitet, findet aber auch in Europa zunehmend Verwendung.

DIN-Steckzapfen

Diese werden häufig in Kombination mit 5/8"-Gewinden verwendet und haben einen Durchmesser von 34 mm. In der professionellen Vermessung, wo hohe Präzision gefordert ist, werden sie häufig eingesetzt.

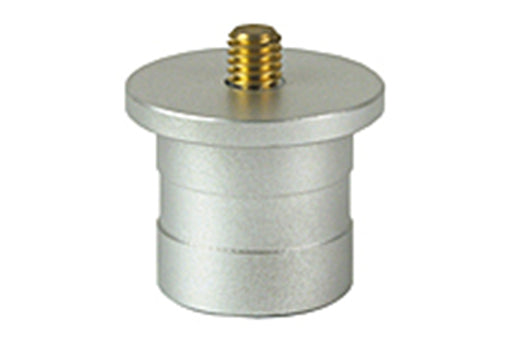

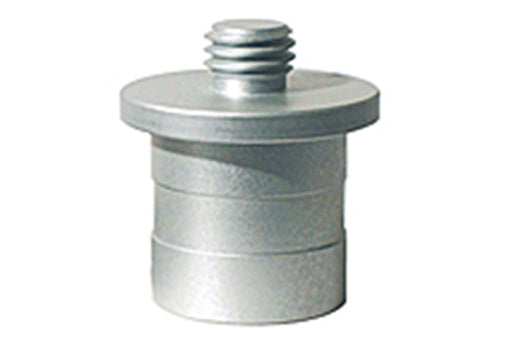

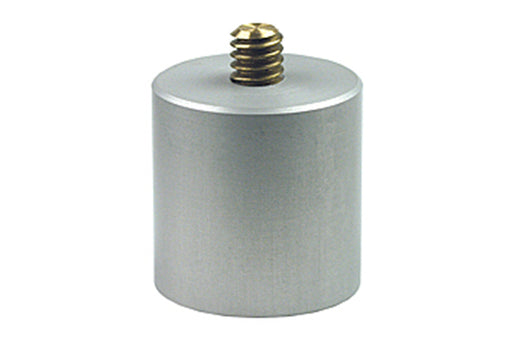

Übergangsadapter

Diese Adapter ermöglichen die Verbindung zwischen verschiedenen Zapfensystemen. Zum Beispiel gibt es Adapter, die von einem Leica-Steckzapfen auf ein 5/8"-Gewinde übergehen. Um Geräte und Zubehör verschiedener Hersteller oder Systeme kompatibel zu machen, sind sie unerlässlich.

Wie werden Magnethalter und Steckzapfen bei der Gleisvermessung eingesetzt?

Bei der Gleisvermessung spielen Magnetschienenhalter und Steckzapfen eine wichtige Rolle. Hier sind die wichtigsten Aspekte ihrer Anwendung:

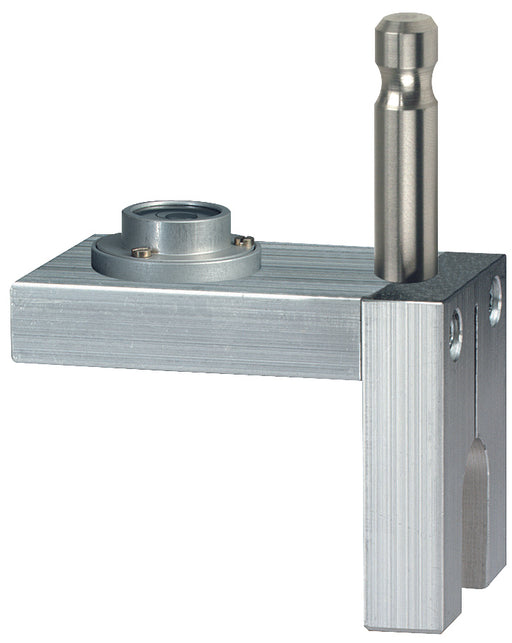

Magnetische Gleismesswinkel

• Es handelt sich um spezielle Magnethalter, die direkt an den Schienen befestigt werden.

• Sie sind mit starken Magneten ausgestattet, die dafür sorgen, dass der Winkel zuverlässig in der gewählten Position gehalten wird.

• Die Horizontierung erfolgt über eine Präzisions-Dosenlibelle für exakte Messungen.

• Der Anschlag befindet sich typischerweise 14 mm unterhalb der Schienenoberkante (SOK), wodurch eine standardisierte Messhöhe gewährleistet ist.

Zapfen und Gewinde

• Magnetische Gleismesswinkel haben häufig einen 12 mm LEICA-Steckzapfen oder ein drehbares 5/8"-Außengewinde.

• Verschiedene Prismen oder andere Messgeräte können so aufgenommen werden.

• Die Wahl zwischen LEICA-Steckzapfen und 5/8"-Gewinde bietet Flexibilität beim Einsatz verschiedener Messinstrumente.

Präzise Positionierung

• Durch die Kombination von Magnethalter und Steckzapfen ist eine exakte und wiederholbare Positionierung der Prismen möglich.

• Dies ist für die genaue Vermessung der Gleisgeometrie von entscheidender Bedeutung.

Höhe der Kippachse

• Unterschiedliche Kippachsenhöhen ergeben sich je nach verwendetem Prisma.

• Eine Kippachsenhöhe von 126 mm ergibt sich mit LEICA Standardprismen (KA = 86 mm).

• Mit anderen Standardprismen (KA = 100 mm) wird eine Kippachsenhöhe von 150 mm erreicht.

Flexibilität beim Messen

• Die magnetische Fixierung ermöglicht einen schnellen Positionswechsel ohne aufwendiges Neuaufstellen.

• Dies ist vor allem bei umfangreichen Vermessungsarbeiten an Gleisanlagen von großem Vorteil.

Zusätzliche Funktionen

• Einige Modelle verfügen über eine seitliche Nut zum Anbringen von Markierungen auf der Schiene.

Der Einsatz von Magnetschienenhaltern und entsprechenden Steckzapfen ermöglicht eine effizientere und genauere Vermessung der Gleise, was für die Sicherheit und Instandhaltung von Eisenbahnnetzen sehr wichtig ist.

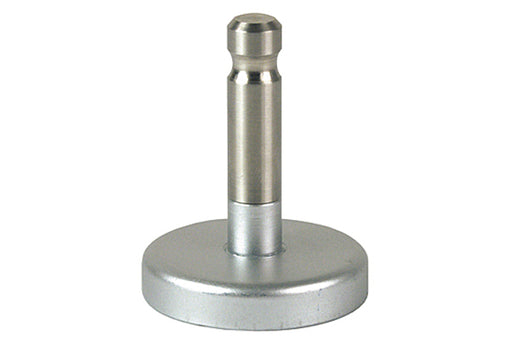

Magnethalter Leica-Zapfen

Der Magnethalter mit Leica-Zapfen ist ein vielseitiges und unverzichtbares Zubehör für die moderne Vermessungstechnik. Wir haben die wichtigsten Punkte in einer Übersicht zusammengefasst:

Kompatibilität

• Ausgestattet mit Leica-Zapfen (12 mm Steckzapfen)

• Kompatibel mit allen gängigen Prismen des Leica Systems

• Ermöglicht die Aufnahme verschiedener Vermessungsinstrumente

Magnetische Eigenschaften

• Magnetdurchmesser 50 mm

• Starke Haftung auf Stahlteilen und anderen magnetischen Oberflächen

• Ideal für temporäre Messaufbauten ohne permanente Befestigung

Einsatzgebiete

• Geeignet für Vermessungsarbeiten in der Bauindustrie

• Nützlich bei Stahlkonstruktionen und Metallarbeiten

• Einsetzbar bei Gleis- und Industrievermessungen

Benutzerfreundlichkeit

• Einfache und schnelle Montage ohne Werkzeug

• Ermöglicht flexible Positionierung der Prismen

• Reduziert die Rüstzeit bei Vermessungsarbeiten

Robuste Konstruktion

• Langlebige Konstruktion für professionellen Einsatz

• Resistent gegen Umwelteinflüsse auf der Baustelle

Flexibel einsetzbar

• Geeignet für unterschiedliche Prismen-Typen und -Größen

• Anpassungsfähig an unterschiedliche Messaufgaben und -umgebungen

Effizienzsteigerung

• Verkürzung der Aufbauzeit bei Vermessungsarbeiten

• Ermöglicht eine genaue Positionierung der Messpunkte

• Verbessert die Arbeitseffizienz in schwierigen Umgebungen

Der Magnethalter vereint Präzision, Flexibilität und Benutzerfreundlichkeit in einem kompakten Design und trägt so zur Optimierung von Vermessungsarbeiten in verschiedenen Bereichen bei.

Für den Einkauf von Magnethaltern, Steckzapfen und anderen Produkten für die Gleisvermessung bietet unser Online-Shop umfassende Unterstützung. Du kannst die gewünschten Artikel ganz einfach in deinen Einkaufswagen legen. Es ist jederzeit möglich, die Menge anzupassen oder Produkte zu löschen. Der Gesamtpreis wird automatisch auf den neuesten Stand gebracht und zeigt dir das Ergebnis deiner Auswahl.

In unserer Kategorie für Magnethalter, Steckzapfen und Gleiswinkel findest du hochwertige Lösungen, die für den präzisen und sicheren Einsatz bei Vermessungsarbeiten entwickelt wurden. Diese Produkte sorgen für eine stabile Fixierung von Geräten, wie zum Beispiel einer Kamera oder anderen Vermessungsinstrumenten, und bieten maximale Flexibilität durch verschiedene Steckadapter. Egal ob du Magnethalter für spezielle Einsatzgebiete oder Gleiswinkel für präzise Vermessungen suchst – hier findest du das passende Zubehör für dein System.

Alle Produkte sind leicht in deinen Warenkorb zu legen, und du kannst sie schnell auf der Produktseite überprüfen. Zusätzlich findest du auf jeder Produktseite hilfreiche Downloads wie Bedienungsanleitungen oder Datenblätter, die dir alle wichtigen Informationen zum jeweiligen Artikel liefern. Auch die Artikelnummer hilft dir, schnell und einfach das gewünschte Produkt zu finden.Hast du Fragen zu unseren Produkten, zur Bestellung oder zu technischen Aspekten? Unser Kundenservice hilft dir gerne weiter. Kontaktiere uns per E-Mail an die  vertrieb@helmut-schultz.de oder direkt über unser Kontaktformular.
