Verlängerung 1,0 m zum Kanal-Prismenstab mit Gewinde
Verlängerung 1,0 m zum Kanal-Prismenstab mit Gewinde

Verlängerung 1,0 m zum Kanal-Prismenstab mit Gewinde

Best.-Nr. 028-000-003-051
  • Länge 1,0 m
  • Gewindeaufnahme
  • Material: Carbon/GfK
  • Durchmesser: 44 mm

Diese Verlängerung wird zwischen das 0,8 m lange Stück und die Spitze des Kanal-Prismenstabes geschraubt.
Es können beliebig viele Verlängerungen genutzt werden.


Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

250,00 €

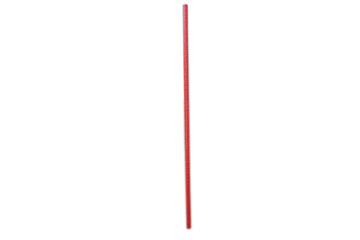

Verlängerung Carbon/GFK 2,0 m zum Kanal-Prismenstab mit Gewinde
Verlängerung Carbon/GFK 2,0 m zum Kanal-Prismenstab mit Gewinde
Verlängerung Carbon/GFK 2,0 m zum Kanal-Prismenstab mit Gewinde

Verlängerung Carbon/GFK 2,0 m zum Kanal-Prismenstab mit Gewinde

Best.-Nr. 028-000-003-052
  • Länge 2,0 m
  • Gewindeaufnahme
  • Material: Carbon/GfK
  • Durchmesser: 44 mm


Diese Verlängerung wird zwischen das 0,8 m lange Stück und die Spitze des Kanal-Prismenstabes geschraubt.
Es können beliebig viele Verlängerungen genutzt werden.



Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

270,00 €
Verlängerung 0,8 m zum Kanal-Prismenstab mit Gewinde
Verlängerung 0,8 m zum Kanal-Prismenstab mit Gewinde

Verlängerung 0,8 m zum Kanal-Prismenstab mit Gewinde

Best.-Nr. 028-000-003-012
  • Länge 0,8 m
  • Gewindeaufnahme
  • Material: Carbon/GfK
  • Durchmesser: 44 mm

Die Verlängerung mit einer Länge von 0,8 m ist zwingend für den Einsatz mit der Basis erforderlich.
Das untere Prisma der Basis ist 0,1 m über der Anschraubung. Die Spitze hat ebenfalls eine Länge von 0,1 m.
Durch die Verlängerung mit Länge 0,8 m wir somit die Differenz ausgeglichen.



Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

195,00 €
Basis zum Kanal-Prismenstab mit Gewinde
Basis zum Kanal-Prismenstab mit Gewinde

Basis zum Kanal-Prismenstab mit Gewinde

Best.-Nr. 028-000-200-211
  • Prismenkörper vollständig im Rohrkörper integriertt
  • Alle Glasprismen Ø 25 mm (außer Prismenkonstante -11,3 mm: Ø 17,5 mm)
  • Prismen ausgestattet mit rot markiertem Prismenzentrum
  • Einsätze aus Aluminium, Innengewinde 5/8" aus Edelstahl

Das Carbon/GFK-Rohr enthält zwei synchron Kippbare Prismen, die mit einem soliden Metallgestänge verbunden sind.

Der Abstand zwischen den beiden Prismen beträgt exakt 1.000 mm.
In modernen Systemen ist heute eine Kanal-Stab Software implementiert, um Messungen mit einem Kanal-Prismenstab auszuwerten.
Dieser Wert von 1.000 mm muss somit in der Konfiguration eingestellt werden, damit der Punkt in der Kanalsohle genau berechnet werden kann.
Die errechnete Achse zwischen den zwei Prismen wird um die Gesamtlänge des Kanal-Prismenstabes rechnerisch verlängert.
Somit ist die Koordinate an der Sohle ermittelt.

Die hier angebotene Basis wird mit der Verlängerung durch ein Gewinde verbunden.
Im Gegensatz zur Zapfenverbindung muss für die Richtungseinstellung der Prismen der gesamte Stab gedreht werden!

Für den korrekten Einsatz dieser Basis ist zwingend eine Verlängerung von 0,8 m erforderlich, sowie die Spitze.
Mit der Verlängerung (0,8 m) und der Spitze (Länge 0,1 m) wird genau ein Wert von 1,0 Meter zw. Spitze und unterem Prisma erreicht.

Weitere Verlängerungen von 1 Meter bzw. 2 Meter Länge können beliebig eingefügt werden.

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

1.030,00 €

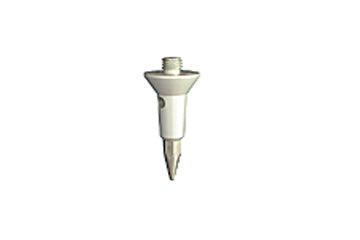

Spitze, Länge 10 cm, zum Kanalprismenstab mit Gewinde
Spitze, Länge 10 cm, zum Kanalprismenstab mit Gewinde

Spitze, Länge 10 cm, zum Kanalprismenstab mit Gewinde

Best.-Nr. 028-000-002-050
  • Länge 0,1 m
  • Gewindeaufnahme
  • Material: Aluminium
  • Durchmesser: 44 mm

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

41,00 €
Verlängerung 1,80 m zum Kanal-Prismenstab mit Gewinde
Verlängerung 1,80 m zum Kanal-Prismenstab mit Gewinde

Verlängerung 1,80 m zum Kanal-Prismenstab mit Gewinde

Best.-Nr. 028-000-003-053
  • Länge 1,80 m
  • Gewindeaufnahme
  • Material: Carbon/GfK
  • Durchmesser: 44 mm

Die Verlängerung mit einer Länge von 1,8 m ist zwingend für den Einsatz mit der Basis erforderlich.
Das untere Prisma der Basis ist 0,1 m über der Anschraubung. Die Spitze hat ebenfalls eine Länge von 0,1 m.
Durch die Verlängerung mit Länge 1,8 m wir somit die Differenz ausgeglichen.


Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

260,00 €

Spitze 41mm für Kanalprismenstabspitze 028-000-002-050

Best.-Nr. s-028-000-020-502
- Länge 0,1 m
- Gewindeaufnahme
- Material: Aluminium
- Durchmesser: 44 mm

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

9,60 €

Verlängerung 1,80 m zum Kanal-Prismenstab mit Gewinde

Best.-Nr. 028-000-003-053
- Länge 1,80 m
- Gewindeaufnahme
- Material: Carbon/GfK
- Durchmesser: 44 mm

Die Verlängerung mit einer Länge von 1,8 m ist zwingend für den Einsatz mit der Basis erforderlich.
Das untere Prisma der Basis ist 0,1 m über der Anschraubung. Die Spitze hat ebenfalls eine Länge von 0,1 m.
Durch die Verlängerung mit Länge 1,8 m wir somit die Differenz ausgeglichen.

- Länge 1,80 m
- Gewindeaufnahme
- Material: Carbon/GfK
- Durchmesser: 44 mm

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

260,00 €

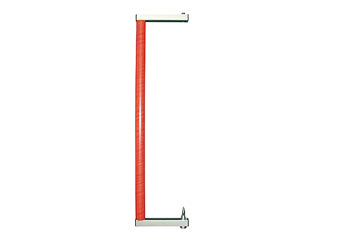

Messbügel, Länge 1,0 m zum Kanal-Prismenstab mit Gewinde
Messbügel, Länge 1,0 m zum Kanal-Prismenstab mit Gewinde

Messbügel, Länge 1,0 m zum Kanal-Prismenstab mit Gewinde

Best.-Nr. 028-000-003-055
  • Messbügel
  • Länge 1,0 m
  • Gewindeaufnahme
  • Material: Carbon/GfK
  • Durchmesser: 44 mm

Messbügel zum Kanal-Prismenstab zur Ermittlung des Rohrdurchmessers im Schacht.




Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

353,00 €

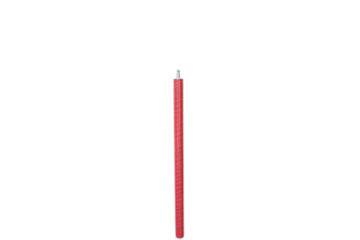

Verlängerung 0,8 m zum Kanal-Prismenstab mit Zapfen
Verlängerung 0,8 m zum Kanal-Prismenstab mit Zapfen

Verlängerung 0,8 m zum Kanal-Prismenstab mit Zapfen

Best.-Nr. 028-000-003-014
  • Länge 0,8 m
  • Zapfenaufnahme, drehbar
  • Material: Carbon/GfK
  • Durchmesser: 44 mm

Die Verlängerung mit einer Länge von 0,8 m ist zwingend für den Einsatz mit der Basis erforderlich.
Das untere Prisma der Basis ist 0,1 m über der Anschraubung. Die Spitze hat ebenfalls eine Länge von 0,1 m.
Durch die Verlängerung mit Länge 0,8 m wir somit die Differenz ausgeglichen.


Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

195,00 €

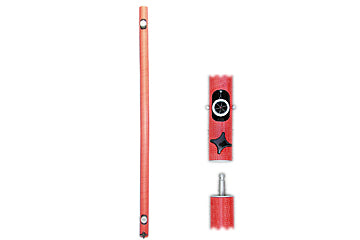

Basis zum Kanal-Prismenstab mit Zapfenaufnahme
Basis zum Kanal-Prismenstab mit Zapfenaufnahme

Basis zum Kanal-Prismenstab mit Zapfenaufnahme

Best.-Nr. 028-000-003-004
  • inkl. 2 synchron kippbaren Prismen
  • Material: Carbon/GfK
  • Zapfenaufnahme, drehbar

Prismenkonstante wählbar:
  •   11,3 mm
  •   16,9 mm
  •   30 mm
  •   34 mm
  •   35 mm

Das Carbon/GFK-Rohr enthält zwei synchron Kippbare Prismen, die mit einem soliden Metallgestänge verbunden sind.
Der Abstand zwischen den beiden Prismen beträgt exakt 1.000 mm.
In modernen Systemen ist heute eine Kanal-Stab Software implementiert, um Messungen mit einem Kanal-Prismenstab auszuwerten.
Dieser Wert von 1.000 mm muss somit in der Konfiguration eingestellt werden, damit der Punkt in der Kanalsohle genau berechnet werden kann.
Die errechnete Achse zwischen den zwei Prismen wird um die Gesamtlänge des Kanal-Prismenstabes rechnerisch verlängert.
Somit ist die Koordinate an der Sohle ermittelt.

Die hier angebotene Basis wird mit der Verlängerung durch einen Zapfen verbunden.
Diese drehbare Verbindung sorgt dafür, dass für die Richtungseinstellung nicht der komplette Stab gedreht werden muss.

Für den korrekten Einsatz dieser Basis ist zwingend eine Verlängerung von 0,8 m erforderlich, sowie die Spitze.
Mit der Verlängerung (0,8 m) und der Spitze (Länge 0,1 m) wird genau ein Wert von 1,0 Meter zw. Spitze und unterem Prisma erreicht.

Weitere Verlängerungen von 1 Meter bzw. 2 Meter Länge können beliebig eingefügt werden.


Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

940,00 €
