Kanal-Werkzeuge kaufen – Der Profi-Ratgeber für Tiefbau und Kanalbau

Kanaldeckel, Schachtabdeckungen, Gullideckel – wer regelmäßig im Tiefbau, Kanalbau oder in der Versorgungstechnik arbeitet, weiß: Das richtige Werkzeug zum Öffnen, Heben und Inspizieren macht den Unterschied zwischen sicherem Arbeiten und unnötigem Risiko. Ein falscher Griff, ein zu schwaches Werkzeug oder das fehlende Wissen über Lastgrenzen kann zu Verletzungen führen.

Wir von Helmut Schultz führen seit über 70 Jahren Vermessungs- und Spezialwerkzeuge für den professionellen Außeneinsatz. In diesem Ratgeber erklären wir dir alles, was du über Kanaldeckelhaken, Kanaldeckelheber, Kanalspiegel und Zubehör wissen musst – inklusive der relevanten Sicherheitsvorschriften, die beim Heben von Schachtdeckeln gelten.

Die Werkzeugkategorien im Überblick

Das Sortiment an Kanal-Werkzeugen lässt sich in vier Hauptgruppen einteilen:

1. Kanaldeckelhaken & Handhebehaken – zum manuellen Öffnen leichter bis mittelschwerer Deckel
2. Kanaldeckel-Handhebezangen – für ergonomisches Anheben mit beidseitigem Griff
3. Fahrbare Kanaldeckelheber – für schwere Gussdeckel bis 700 kg
4. Kanalspiegel & Teleskopstäbe – für Sichtinspektion in Schächten und Kanälen

Dazu kommen Spezialwerkzeuge wie der Kanalhaken/Kanalhammer, Aushebe- und Bedienschlüssel sowie der BATIPRO-Schlüssel für Schalungsstützen.

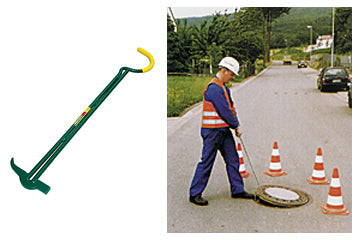

Kanaldeckelhaken: Typen und Einsatzbereiche

Ein Kanaldeckelhaken – auch Handhebehaken genannt – ist das einfachste und häufigste Werkzeug zum Öffnen von Schachtdeckeln. Er greift in die Öffnung des Deckels und ermöglicht durch Hebelwirkung das Anheben und Verschieben.

Bei Helmut Schultz sind Kanaldeckelhaken in vier Formen erhältlich, die sich in ihrer Anwendung unterscheiden:

U-Form (gerade)

Der klassische U-Haken greift in ovale oder runde Lüftungsöffnungen von Standardschachtdeckeln. Er eignet sich zum Ziehen und Einsetzen von Schlammeimern aus Straßenabläufen und Laubfängen aus Kontrollschächten.

U-Form (spitz)

Die spitze Variante des U-Hakens ist vielseitiger: Er passt sowohl in runde als auch in ovale Öffnungen und ist damit der universellste Einzelhaken im Sortiment.

L-Form

Der L-Haken wird hauptsächlich für Schachtdeckel mit runden Lüftungsöffnungen eingesetzt. Durch seine Form lässt sich der Deckel nach dem Eingreifen besonders einfach zur Seite schieben.

Schlitz-Fuß

Für Schachtdeckel mit Schlitzöffnung – häufig bei Straßenabläufen und Entwässerungsrinnen.

Kreuz-Fuß

Für Deckel mit Kreuzöffnung, wie sie bei einigen Strassenabläufen und älteren Schachtabdeckungen vorkommen.

Tipp: Wenn du regelmäßig verschiedene Deckelsysteme bedienst, lohnt es sich, mehrere Hakentypen griffbereit zu haben. Alle fünf Formen sind bei Helmut Schultz erhältlich.

Kanaldeckel-Handhebezange: mehr Sicherheit, weniger Kraftaufwand

Während ein einzelner Haken zum Öffnen ausreicht, bietet die Handhebezange beim eigentlichen Hebevorgang entscheidende Vorteile: Sie greift beidseitig in den Deckel und verteilt die Last gleichmäßig – das schont den Rücken und reduziert das Risiko, dass der Deckel abrutscht.

Bei Helmut Schultz gibt es drei Ausführungen:

Standard-Handhebezange: Für das ergonomische Anheben von Standardschachtdeckeln. Beidseitiger Griff, stabiles Stahlgehäuse.

Handhebezange mit Haken: Kombiniert die Zangengriffigkeit mit einem zusätzlichen Haken – ideal wenn der Deckel zuerst mit dem Haken aus der Dichtung gelöst und dann angehoben werden muss.

Handhebezange mit Haken und Losbrechhebel: Die vollständigste Ausführung für eingemauerte oder festgeklemmte Deckel. Der Losbrechhebel bricht den Deckel zuerst aus seiner Sitzposition, bevor er angehoben wird – ohne ruckartige Krafteinwirkung auf den Rücken des Anwenders.

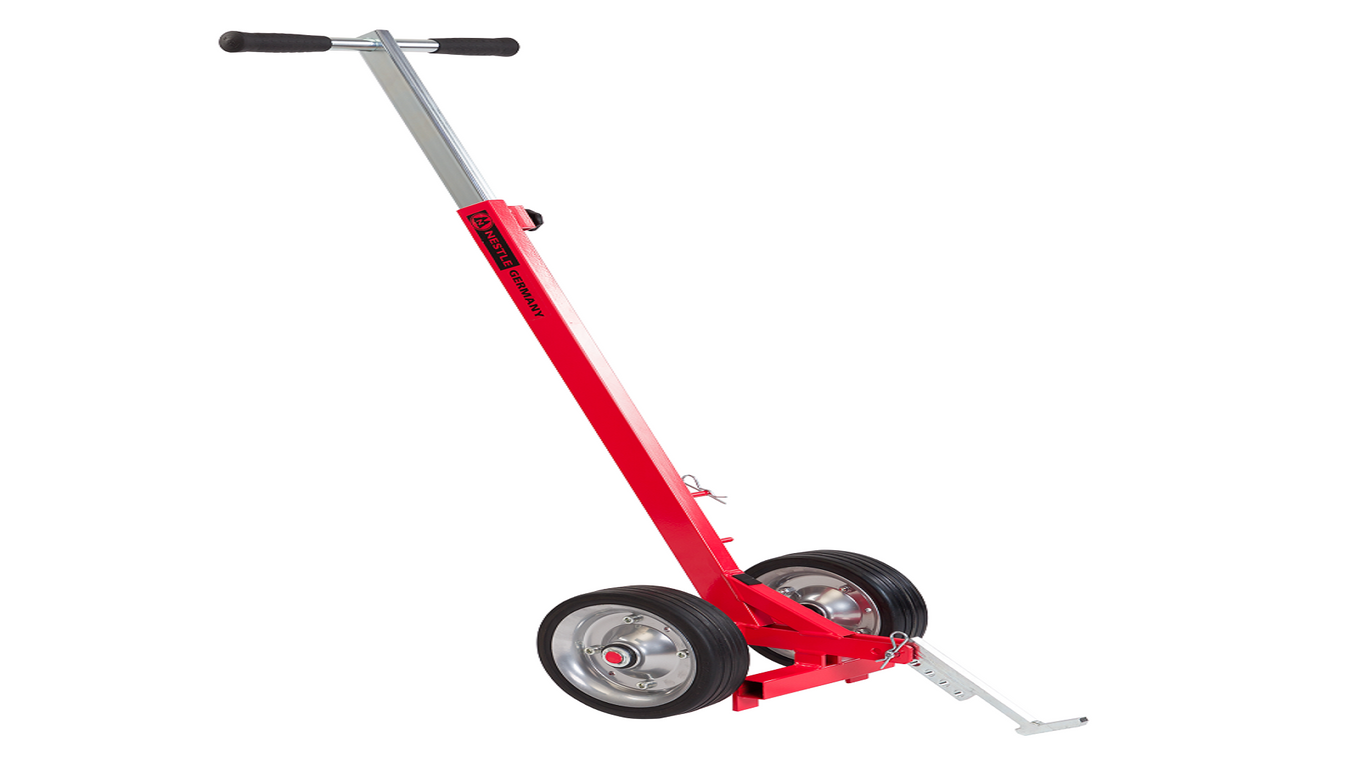

Fahrbarer Kanaldeckelheber: bis 700 kg sicher heben

Für schwere Gussdeckel – besonders im Straßenbereich – ist das manuelle Heben mit Haken oder Zange nicht mehr zumutbar und oft auch nicht normkonform. Der fahrbare Kanaldeckelheber bei Helmut Schultz ist für Deckellastlasten bis 700 kg ausgelegt.

Das Gerät rollt auf Rädern über den Deckel, greift mechanisch ein und hebt ihn per Hebelwirkung an – ohne übermäßige Krafteinwirkung auf den Anwender. Der Deckel kann anschließend seitlich verfahren werden, ohne dass er getragen werden muss.

Wann ist der fahrbare Kanaldeckelheber Pflicht? Nach den Unfallverhütungsvorschriften der Berufsgenossenschaft Bau (DGUV) und den Arbeitsstättenregeln gelten für das Heben von Lasten klare Gewichtsgrenzen. Schachtdeckel ab einem Gewicht von 25 kg sollten mit Hebehilfen bewegt werden. Gussdeckel in Straßen wiegen häufig zwischen 50 und 300 kg – hier ist ein fahrbarer Hebeheber nicht nur empfehlenswert, sondern zum Schutz der Arbeitnehmer vorgeschrieben.

Kanalhaken / Kanalhammer: das Kombiwerkzeug

Der Kanalhaken/Kanalhammer (90 cm Gesamtlänge) ist ein Kombiwerkzeug, das zwei Aufgaben in einem vereint:

• Als Haken: Eingreifen in Kanaldeckel-Öffnungen und Hebeln
• Als Hammer: Lösen von Deckeln, die durch Schmutz, Rost oder Asphaltauflagen festsitzen

Das lange Griffmaß von 90 cm ermöglicht rückenfreundliches Arbeiten – kein Bücken, keine Knieschonung. Besonders auf Baustellen mit alten oder vernachlässigten Schachtabdeckungen ist der Kanalhammer das erste Werkzeug der Wahl.

Aushebe- und Bedienschlüssel

Der Aushebe- und Bedienschlüssel ist für abgesicherte Schachtdeckel mit Schlüsselloch oder Dreikant-Aufnahme. Er wird in die Schlossmechanik des Deckels eingeführt, gedreht und dient dann als Hebelwerkzeug.

Typische Einsatzbereiche:

• Wassermess-Schächte der Versorgungsbetriebe
• Elektro- und Telekommunikations-Schächte
• Gasverteilerschächte
• Überall dort, wo Schachtdeckel aus Sicherheitsgründen abschließbar ausgeführt sind

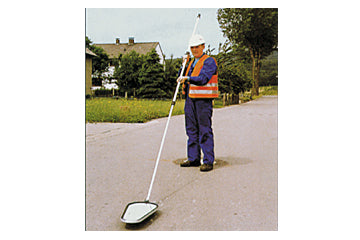

Kanalspiegel: Schacht- und Kanalinspektion ohne Abstieg

Ein Kanalspiegel ist ein polierter Edelstahlspiegel, der an einem Stab in einen Schacht oder Kanal eingeführt wird – schräg positioniert gibt er dem Beobachter von oben einen Blick in den angrenzenden Kanal oder auf den Schachtboden, ohne dass der Schacht betreten werden muss.

Warum Edelstahl statt Glas? Edelstahlspiegel sind unzerbrechlich – ein wesentlicher Vorteil gegenüber Glasspiegeln, die bei Stößen splittern können. Im rauen Baustellenbetrieb ist das ein klarer Sicherheitsvorteil.

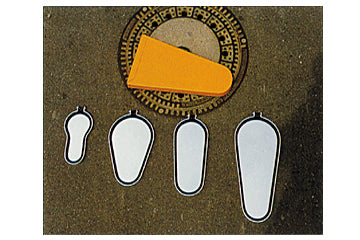

Spiegelgrößen und wann welche einsetzen

Bei Helmut Schultz sind Kanalspiegel in vier Größen erhältlich:

Grundregel: Der Spiegel sollte groß genug sein, um den angrenzenden Kanal vollständig sehen zu können – aber nicht so groß, dass er nicht mehr sauber in den Schacht eingeführt werden kann.

Was lässt sich mit dem Kanalspiegel kontrollieren?

• Risse, Verformungen und Ablösungen im Kanalrohr
• Ablagerungen, Verstopfungen und Fremdkörper
• Anschlüsse und Einlaufbauwerke
• Zustand von Schachtboden und Gerinne
• Einstufung ob eine Kamerainspektion notwendig ist – oder ob der Befund bereits ausreichend dokumentiert werden kann

Spiegelkasten für sicheren Transport

Der Spiegelkasten / Spiegelkoffer schützt den Kanalspiegel vor Transportschäden und Kratzern, die die Spiegelqualität beeinträchtigen würden. Bei regelmäßigem Einsatz auf der Baustelle ist der Koffer eine sinnvolle Investition, die den Spiegel über Jahre in einwandfreiem Zustand hält.

Teleskopstab für den Kanalspiegel

Der Teleskopstab ermöglicht es, den Kanalspiegel in tiefere Schächte einzuführen – ohne selbst absteigen zu müssen. Der Stab ist stufenlos ausziehbar und auf verschiedene Schachttiefen einstellbar.

Warum das wichtig ist: Das Besteigen von Schächten erfordert nach DGUV Regel 103-003 („Arbeiten in umschlossenen Räumen von abwassertechnischen Anlagen") umfangreiche Schutzmaßnahmen: Gaswarnung, Sicherheitsposten, Personensicherungssystem. Mit einem Teleskopstab und Kanalspiegel lassen sich einfache Sichtprüfungen oft ohne Schachtabstieg durchführen – das spart Zeit, Kosten und erhöht die Sicherheit erheblich.

BATIPRO-Schlüssel für Bau-, Decken- und Schalungsstützen

Der BATIPRO-Schlüssel ist ein Spezialwerkzeug für den Hochbau: Er dient dem schnellen Justieren und Feststellen von Teleskop-Schalungsstützen und Deckenstützen auf der Baustelle.

Wer mit Schalungsarbeiten vertraut ist, weiß wie zeitraubend das manuelle Verstellen von Stützen per Hand ist. Der BATIPRO-Schlüssel ermöglicht das schnelle Ein- und Feststellen der Stützen mit einem einzigen Werkzeug – das spart pro Stütze mehrere Sekunden, die sich bei großen Schalungsflächen zu erheblichen Zeitersparnissen summieren.

Arbeitssicherheit: Was beim Heben von Kanaldeckeln gilt

Das Öffnen von Schachtdeckeln ist körperlich belastend und birgt Verletzungsrisiken. Folgende Vorschriften und Empfehlungen sind zu beachten:

Gewichtsgrenzen: Schachtdeckel dürfen nach den Arbeitsstättenregeln und DGUV-Richtlinien grundsätzlich nicht per Hand gehoben werden, wenn das Gewicht für den Einzelperson unzumutbar ist. Ab 25 kg sind Hebehilfen empfohlen, ab 50 kg sind sie für den Dauereinatz vorgeschrieben.

DIN EN 124: Diese europäische Norm legt die Anforderungen an Schachtabdeckungen und Straßeneinläufe fest, unterteilt in Lastklassen A 15 bis F 900. Die Klasse bestimmt das zulässige Fahrzeuggewicht über dem Deckel – nicht das Eigengewicht des Deckels selbst. Im Straßenbereich werden häufig Klassen D 400 (bis 40 t) eingesetzt; diese Deckel können bis zu 300 kg wiegen.

DGUV-Konformität: Die BG BAU fördert über ihr Prämienmodell den Kauf von fahrbaren Kanaldeckelhebern aktiv – ein deutliches Signal, dass diese Geräte in professionellen Betrieben Standard sein sollten.

Persönliche Schutzausrüstung: Beim Öffnen von Schachtdeckeln sind Schutzhandschuhe und festes Schuhwerk Pflicht. Bei Arbeiten an befahrenen Straßen gelten zusätzlich die Vorschriften zur Baustellenabsicherung (RSA, STVO, ZTV-SA).

Pflege und Wartung von Kanal-Werkzeugen

Kanal-Werkzeuge sind im Dauerbetrieb und oft unter widrigen Bedingungen im Einsatz. Richtige Pflege verlängert die Lebensdauer erheblich.

Kanaldeckelhaken und Handhebezangen: Nach dem Einsatz von Schmutz und Rückständen befreien. Gelenke und bewegliche Teile der Handhebezangen gelegentlich leicht ölen. Auf Verschleiß an den Greifpunkten achten – ein abgenutzter Haken kann aus der Deckelöffnung rutschen.

Fahrbarer Kanaldeckelheber: Räder und Gelenke regelmäßig auf Leichtgängigkeit prüfen und schmieren. Hebevorrichtung auf Verformungen oder Risse kontrollieren. Nach jedem Einsatz reinigen, da Schmutz und Salz die Mechanik angreifen.

Kanalspiegel: Die Spiegelfläche nach jedem Einsatz mit einem weichen Tuch reinigen – Schmutz, Schlamm und Kratzer beeinträchtigen die Sichtqualität erheblich. Im Spiegelkoffer lagern, um Kratzer zu vermeiden. Edelstahlspiegel können bei Bedarf mit einem geeigneten Poliermittel aufgefrischt werden.

Teleskopstab: Schiebeführungen regelmäßig reinigen und leicht ölen. Auf Beschädigungen an den Verriegelungsmechanismen achten – ein nicht sicher eingerasteter Stab kann sich im Einsatz ungewollt zusammenziehen.

Unsere Kanal-Werkzeuge bei Helmut Schultz

Bei Helmut Schultz findest du das komplette Sortiment für Kanalarbeit und Schachtinspektion:

Kanaldeckelhaken (Handhebehaken): U-Form, U-Form spitz, L-Form, Schlitz-Fuß, Kreuz-Fuß

Kanaldeckel-Handhebezangen: Standard, mit Haken, mit Haken und Losbrechhebel

Kanalhaken / Kanalhammer: 90 cm Gesamtlänge, Kombifunktion Haken und Hammer

Fahrbare Kanaldeckelheber: bis 700 kg Tragkraft

Aushebe- und Bedienschlüssel: für abgesicherte Schächte

Kanalspiegel: vier Größen (285×150 / 380×250 / 420×190 / 540×250 mm)

Spiegelkasten / Spiegelkoffer: für sicheren Transport und Lagerung

Teleskopstab für Kanalspiegel: für Inspektionen ohne Schachtabstieg

BATIPRO-Schlüssel: für Bau-, Decken- und Schalungsstützen

Sicher und effizient im Kanal- und Tiefbau

Die richtigen Kanal-Werkzeuge sind keine nette Ergänzung – sie sind Voraussetzung für sicheres und effizientes Arbeiten im Tiefbau. Ob Kanaldeckelhaken zum schnellen Öffnen, Handhebezange mit Losbrechhebel für eingebaute Deckel oder fahrbarer Kanaldeckelheber für tonnenschwere Gussabdeckungen: Jedes Werkzeug hat seinen klar definierten Einsatzbereich.

Mit über 70 Jahren Erfahrung in der Vermessungs- und Tiefbautechnik beraten wir dich bei der Auswahl des richtigen Werkzeugs für dein Projekt.
