FLIR Zubehör – Objektive, Akkus & Adapter für deine Wärmebildkamera

FLIR Zubehör entscheidet darüber, ob du das volle Potenzial deiner Wärmebildkamera wirklich ausschöpfst – oder auf halber Strecke stehen bleibst. Das richtige Objektiv bringt Motive in die Schärfe, die du brauchst. Der passende Akku hält durch, wenn es auf der Baustelle länger wird. Und der richtige Adapter macht dein Smartphone zur mobilen Thermografielösung. Helmut Schultz in Saarbrücken ist autorisierter FLIR-Partner und führt das komplette FLIR Zubehör-Sortiment – für die T-Serie, die E-Serie und den Kamera-Handy-Aufsatz FLIR One Pro. Persönliche Beratung, Service, Kalibrierung und Überbrückungsgeräte – alles aus einer Hand.

FLIR Wechselobjektive – das richtige Sichtfeld für jede Aufgabe

Kein Einzelobjektiv passt zu jeder Inspektionsaufgabe. Ein Weitwinkel, der große Fassaden erfasst, macht an einer Platine keinen Sinn – und ein Tele-Objektiv für die Hochspannungsleitung ist für Gebäudethermografie am nächsten Fenster fehl am Platz. Genau deshalb bietet FLIR für die T-Serie (T500, T800, T1020) ein System von AutoCal™-Wechselobjektiven, die sich ohne manuelle Rekalibrierung tauschen lassen.

AutoCal™ – Kalibrierungsdaten direkt im Objektiv gespeichert

AutoCal™ (Automatic Calibration) ist FLIRs Technologie für Wechselobjektive, die alle Kalibrierungsdaten direkt im Objektiv speichern. Wenn du das Objektiv wechselst, liest die Kamera automatisch die gespeicherten Kalibrierwerte aus – die Messgenauigkeit bleibt vollständig erhalten, ohne dass du manuell nachkalibrieren musst. Das spart im Berufsalltag erheblich Zeit: Ein Objektivwechsel dauert Sekunden, nicht Minuten. Für Thermografen, die täglich verschiedene Aufgaben inspizieren – morgens Elektroanlagen, mittags Gebäudehülle, nachmittags Maschinenwartung – ist AutoCal™ ein echter Produktivitätsgewinn.

FLIR Weitwinkelobjektiv – wenn du den Überblick brauchst

Das FLIR Weitwinkelobjektiv (f=10 mm, 42° Sichtfeld) ist die erste Wahl, wenn du große Flächen aus kurzer oder mittlerer Distanz erfassen willst:

• Gebäudefassaden und große Wandflächen bei der Gebäudethermografie
• Schaltschränke und Verteilerkästen, die du komplett in einem Bild erfassen möchtest
• Überwachung weitläufiger Maschinenanlagen in der Industrie
• Photovoltaik-Anlagen aus mittlerer Entfernung

Das Weitwinkelobjektiv liefert mehr Szene im Bild – dafür wird der einzelne Messpunkt räumlich größer (schlechterer IFOV). Für die reine Lageerfassung von Anomalien ist das kein Problem; für präzise Temperaturmessungen an kleinen Zielen solltest du zu einem anderen Objektiv greifen.

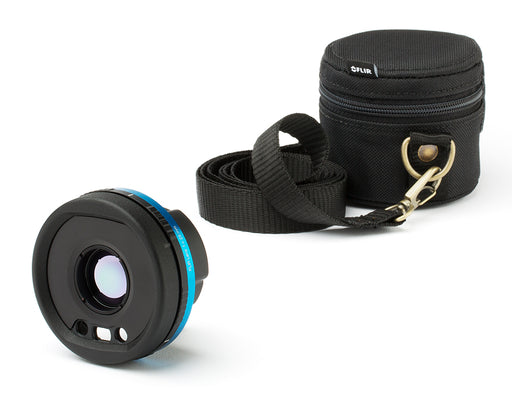

FLIR Standardobjektiv – die universelle Wahl

Das Standardobjektiv (f=17 mm, 24° Sichtfeld) ist in den meisten FLIR-Kameras der T-Serie bereits integriert und deckt die häufigsten Anwendungen ab: Elektroanlageninspektion aus 1–3 Metern Entfernung, allgemeine Gebäudethermografie, mechanische Wartung und Maschinenzustandsüberwachung. Wenn du eine Aufgabe vor dir hast und nicht weißt, welches Objektiv du wählen sollst – das Standardobjektiv ist meistens die richtige Antwort.

FLIR Teleobjektiv – wenn Abstand Pflicht ist

Das FLIR Teleobjektiv gibt es in zwei Brennweiten:

f=29 mm (14° Sichtfeld): Ideal, wenn du Objekte aus größerer Entfernung präzise messen musst. Typische Anwendungen: Trafoinspektion auf Abstand, Hochspannungsanlagen, Schaltanlagen die aus Sicherheitsgründen nicht begehbar sind, Solarfeld-Inspektion aus der Ferne oder von Drohnen.

FLIR T1020 – f=83,4 mm (12°) und f=142,5 mm (7°): Die Hochleistungs-Teleobjektive für die T1020 sind für Extremanwendungen ausgelegt – Messung an weit entfernten Zielen mit maximaler räumlicher Auflösung. Das 7°-Objektiv bietet eine ca. 3,6-fache Vergrößerung gegenüber dem Standard und ist für elektrische Anlagen in kritischer Infrastruktur, Hochofenüberwachung oder Windkraftanlagen konzipiert.

FLIR Makro-Objektiv und Makro-Modus – die unsichtbare Welt sichtbar machen

Das FLIR Makro-Objektiv (2×, f=5 mm, 80° Sichtfeld) und der integrierte Makro-Modus der T500-Serie lösen ein Problem, das viele Thermografen kennen: Kleine Ziele – Lötverbindungen, Chips, SMD-Bauteile auf Leiterplatten, Steckkontakte, Mikroschalter – sind mit einem Standardobjektiv kaum vernünftig erfassbar. Aus zu kurzer Distanz ist das Bild unscharf; aus ausreichender Distanz ist das Ziel zu klein.

Das Makro-Objektiv bietet eine 2-fache Vergrößerung gegenüber dem Standard und ermöglicht damit die Inspektion kleinster elektronischer Bauteile aus wenigen Zentimetern Entfernung. Anwendungsfelder:

• Leiterplatteninspektion in der Elektronikfertigung (Qualitätskontrolle)
• Forschung und Entwicklung: thermisches Verhalten von Bauteilen unter Last
• Medizintechnik und Materialwissenschaft
• Mikroleckagen in Verbindungsstücken und Dichtungen

Einzigartiger Vorteil der T500-Serie: Der integrierte Makro-Modus (ohne Wechselobjektiv) schaltet die Fokusoptik um und ermöglicht auf kurze Distanz scharfe Bilder – praktisch für alle, die gelegentlich in den Nahbereich wechseln, ohne ein separates Objektiv kaufen zu müssen.

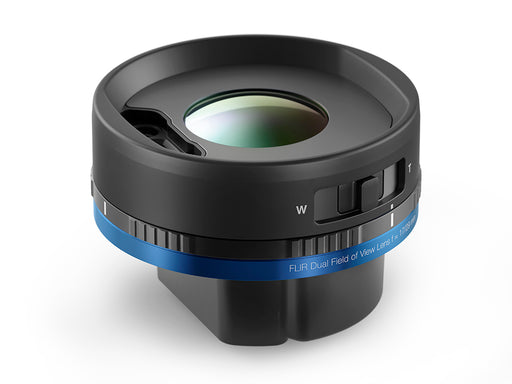

FLIR FlexView Objektiv – zwei Sichtfelder, ein Objektiv

Das FLIR FlexView Objektiv (f=17/29 mm, DFOV) ist eine Besonderheit im FLIR-Zubehör-Sortiment: Es kombiniert zwei Brennweiten in einem einzigen Objektiv – ein 24°-Sichtfeld (f=17 mm) für den normalen Einsatz und ein 14°-Sichtfeld (f=29 mm) für mehr Reichweite. Statt zwei Objektive im Rucksack zu haben, reicht eines. Für Thermografen, die täglich zwischen Nah- und Ferninspektion wechseln, ist das FlexView-Objektiv eine erhebliche Vereinfachung des Workflows.

IFOV – die unterschätzte Kennzahl beim Objektivkauf

IFOV (Instantaneous Field of View) beschreibt den kleinsten Bereich, den ein einzelner Infrarot-Detektorpixel auf dem Zielobjekt „sieht". Er wird in Milliradiant (mrad) angegeben und hängt von Brennweite und Detektorauflösung ab. Je kleiner der IFOV-Wert, desto feiner die räumliche Auflösung.

Praktisches Beispiel: Mit einem 640×480-Detektor und f=17mm-Standardobjektiv beträgt der IFOV typisch ~0,7 mrad. Auf 1 Meter Entfernung entspricht das einem Messpunkt von etwa 0,7 mm Durchmesser. Auf 5 Meter sind es 3,5 mm – zu groß für eine präzise Temperaturmessung an einem 3-mm-Bauteil. Hier hilft entweder ein Teleobjektiv (kleinerer IFOV) oder das Makro-Objektiv (mehr Auflösung aus kurzer Distanz).

Wichtige Regel: Für eine genaue Temperaturmessung muss das Zielobjekt mindestens 3×3 Detektorpixel füllen. Wenn es kleiner erscheint, wird die gemessene Temperatur durch das umliegende, kühlere Material verfälscht – ein Phänomen, das in der Praxis häufig zu Messfehlern führt.

FLIR Akkus und Ladegeräte – warum Originalzubehör zählt

Wärmebildkameras sind Präzisionsgeräte. Günstige Drittanbieter-Akkus liefern oft niedrigere Kapazitäten, schwankende Spannung und können im schlimmsten Fall die Kameraelektronik belasten. FLIR-Originalakkus sind auf die exakten Anforderungen der Kamera abgestimmt – konstante Spannung, korrekte Ladeabschaltung, thermische Sicherheit.

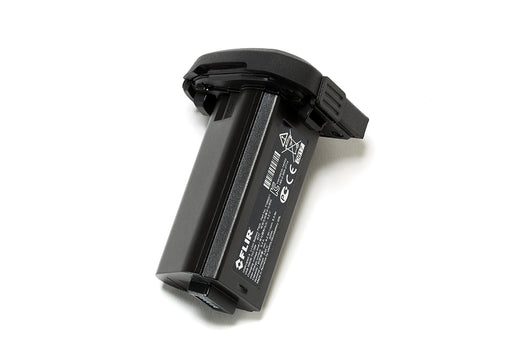

FLIR T-Serie Li-Ion Akkupack (3,7 V DC / 8,5 Ah / 31 Wh): Der Standardakku für die FLIR T-Serie liefert bis zu 4 Stunden Betriebszeit und lässt sich per USB Typ-C bequem nachladen – auch mit einem handelsüblichen USB-C-Ladegerät im Notfall. Für lange Arbeitstage auf der Baustelle empfehlen wir einen zweiten Akku als Reserve.

Netzteil / Akkuladegerät (ExxT5xGxxx): Das FLIR-Netzteil lädt den Akku sicher und schnell direkt im Gerät oder über den Ladeschacht – ideal für den stationären Betrieb im Büro oder Labor.

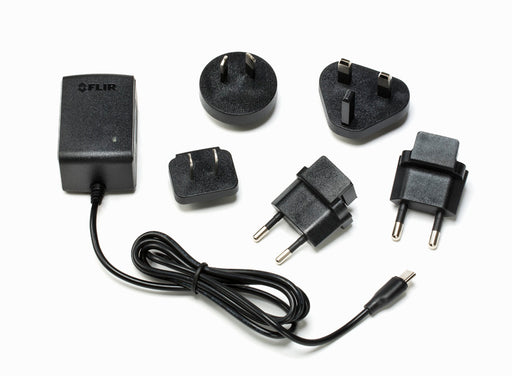

Netzteil 15 W / 3 A (GPE015G-050300-Z): Die kompakte Stromversorgung für den Betrieb der Kamera am Schreibtisch – z. B. beim Auslesen von Daten oder bei der Nachbearbeitung mit FLIR Thermal Studio.

FLIR Si124 Akku + Ladegerät: Gesondertes Zubehör für die FLIR Si124 Ultraschall-Kamera – ein Gerät aus einer komplett anderen Produktlinie, aber ebenfalls im Sortiment von Helmut Schultz.

FLIR One Pro – die Wärmebildkamera für dein Smartphone

Nicht jede Thermografieaufgabe erfordert eine Profikamera für mehrere Tausend Euro. Für regelmäßige Schnellchecks, Erstdiagnosen und mobile Einsätze ist der FLIR One Pro eine überzeugende Alternative: Der Aufsatz steckt direkt auf den USB-C- oder Lightning-Anschluss deines Smartphones und verwandelt es in eine vollwertige Wärmebildkamera.

Technische Daten im Überblick:

• Infrarotauflösung: 160 × 120 Pixel
• Temperatursensor: Lepton® 3.5-Sensor
• Temperaturmessbereich: –20 °C bis +400 °C
• Bildverarbeitung: MSX® (Multi-Spectral Dynamic Imaging) + VividIR
• Anschluss: USB-C (Android) oder Lightning (iOS, iPhone)
• OneFit™-Anschluss: verstellbar bis 4 mm – passt auch mit Schutzhülle

FLIR One Pro vs. FLIR One – die Unterschiede im Detail

Der FLIR One ist das Einsteiger-Modell mit 80 × 60 Pixel-Auflösung und einer Temperaturgenauigkeit von ±3 °C. Der FLIR One Pro verdoppelt die Auflösung auf 160 × 120 Pixel, halbiert die Messungenauigkeit auf ±2 °C und erweitert den Messbereich auf +400 °C statt +120 °C beim Basismodell. Für professionelle Anwendungen – Hausinspektion, Elektroanlagen-Erstcheck, Heizungsdiagnose – ist der Pro die richtige Wahl.

Typische Einsatzszenarien:

• Handwerker und Elektriker: schnelle Checks an Sicherungskästen, Leitungen und Heizkörpern ohne schwere Profikamera
• Hausinspektion: Wärmebrücken, Feuchtigkeit und Isolationsmängel am Gebäude erkennen
• HVAC-Techniker: Leckagen in Klimaanlagen, Heizungsleitungen und Wärmepumpen finden
• Service-Techniker: Erstzustand prüfen, bevor die Profikamera für die Dokumentation zum Einsatz kommt

Wichtig: Der FLIR One Pro ist kein Ersatz für eine Profi-Thermografiekamera bei zertifizierungspflichtigen Thermografieberichten. Er ist das perfekte Ergänzungs- und Einstiegswerkzeug.

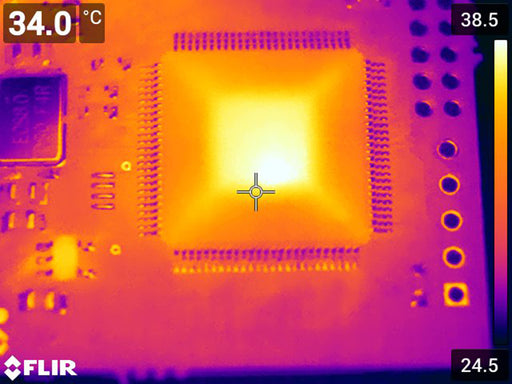

Makro-Modus für 24° – Nahbereich ohne Objektivwechsel

Der Makro-Modus für 24° (T-Serie) ist kein separates Objektiv, sondern ein Zusatzelement, das vor das bestehende Standardobjektiv gesetzt wird und den Fokusbereich in den Nahbereich verschiebt. Damit lassen sich kleinere Ziele aus kurzer Distanz inspizieren – ohne das Standardobjektiv auszubauen. Ideal, wenn du gelegentlich in den Nahbereich musst, aber nicht permanent mit dem Makro-Objektiv arbeiten willst.

Objektivkompatibilität – Überblick nach Kameramodell

Die Kompatibilität zwischen Objektiv und Kamera ist entscheidend für den fehlerfreien Einsatz. Hier die wichtigsten Zuordnungen im Überblick:

FLIR T500-Serie (T530, T540, T560):

• Standardobjektiv 24° (f=17 mm) – integriert
• Weitwinkelobjektiv 42° (f=10 mm) – AutoCal-kompatibel
• Teleobjektiv 14° (f=29 mm) – AutoCal-kompatibel
• FlexView DFOV (17/29 mm) – AutoCal-kompatibel
• Makro-Modus für 24° – kompatibel

FLIR T800-Serie (T840, T865):

• Standardobjektiv 24° (f=17 mm) – integriert
• Weitwinkelobjektiv 42° (f=10 mm) – AutoCal-kompatibel
• Teleobjektiv 14° (f=29 mm) – AutoCal-kompatibel
• FlexView DFOV (17/29 mm) – AutoCal-kompatibel
• Makro 2× (f=5 mm) – kompatibel

FLIR T1020 (T1020HD):

• Standardobjektiv 28° (f=36 mm) – integriert
• Weitwinkelobjektiv 45° (f=21,2 mm) – separat
• Teleobjektiv 12° (f=83,4 mm) – separat
• Hochleistungs-Tele 7° (f=142,5 mm) – separat
• Makro 3× (51 µm) – separat

FLIR E-Serie (Exx Pro):

• Wechselobjektive nur bei ausgewählten E-Pro-Modellen mit Objektivbajonett
• Einzelheiten auf Anfrage bei Helmut Schultz

Wichtig: Verwende ausschließlich Original-FLIR-Objektive. Drittanbieter-Optiken haben keine AutoCal-Kalibrierungsdaten und können zu signifikanten Messfehlern führen. Helmut Schultz berät dich bei der Kompatibilitätsprüfung für dein konkretes Modell.
