Optische Lote

Wir von Helmut Schultz bieten hochpräzise optische Lote und Zenitlote für anspruchsvolle Vermessungsaufgaben an. Hohe Genauigkeit und Zuverlässigkeit zeichnen diese Instrumente aus. Optische Lote ermöglichen die exakte Übertragung von Punkten am Boden in die Höhe, während Zenitlote für die exakte Lotung in der Vertikalen eingesetzt werden. Entdecke eine große Auswahl von optischen Loten in unserem Online-Shop.

Was ist ein optisches Lot und wie funktioniert es?

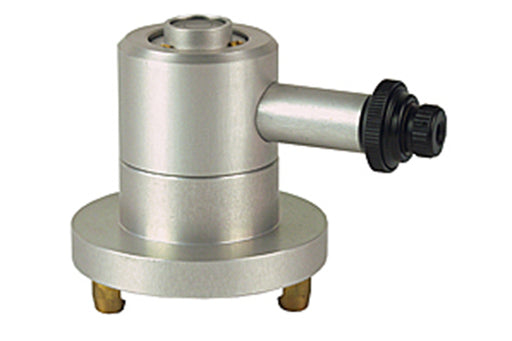

Ein optisches Lot ist ein Präzisionsinstrument, das in der Vermessungstechnik für die exakte vertikale Ausrichtung verwendet wird. Es funktioniert durch das Senden eines Lichtstrahls durch ein optisches System zur genauen Zentrierung eines Punktes am Boden.

Das Gerät verfügt über ein internes Achssystem zur genauen Ausrichtung und wird auf einem Dreifuß montiert. Die Zentrierung erfolgt, indem man durch das Okular schaut und einen Punkt auf dem Boden anvisiert. Die Zielweite kann je nach Modell variieren.

Zur einfachen Befestigung auf handelsüblichen Vermessungsstativen verfügen viele optische Lote über einen DIN-Steckzapfen. Für präzise Vermessungsarbeiten und Ausrichtungen im Bauwesen sind optische Lote aufgrund ihrer hohen Genauigkeit unentbehrlich.

Was ist der Unterschied zwischen einem Lot und Zenitlot?

Sowohl das Lot als auch das Zenitlot sind Präzisionsinstrumente für die Landvermessung, die sich jedoch in ihrer Ausrichtung und Verwendung unterscheiden:

Lot:

• Wird verwendet, um die Richtung der Schwerkraft nach unten zu bestimmen.

• Verwendung in erster Linie im Hoch- und Tiefbau zur Bestimmung der Senkrechten

• Kann als einfaches Schnurlot oder als optisches Gerät ausgeführt werden

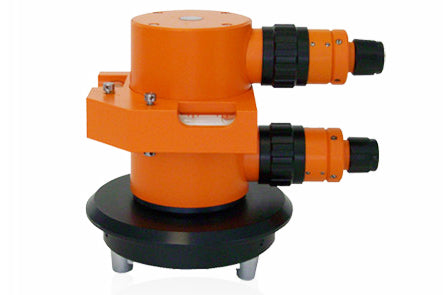

Präzisions-Zenitlot:

• Ist speziell für Lotungen zum Zenit (Punkt am Himmel, der sich senkrecht über dem Beobachter befindet) entwickelt worden

• Ermöglicht hochpräzise Vertikalmessungen nach oben

• Wird für spezielle Vermessungsaufgaben im Hoch- und Tiefbau eingesetzt, bei denen es auf extreme Genauigkeit ankommt.

Beide Instrumente werden für die präzise vertikale Ausrichtung verwendet, wobei das Zenitlot speziell für Messungen in Richtung des Zenits entwickelt wurde und in der Regel eine höhere Genauigkeit bietet als die einfachen Lote.

Wo werden die Lote überall eingesetzt?

Lote werden in verschiedenen Bereichen des Vermessungswesens und der Industrie eingesetzt:

• Bauwesen

• Industrievermessung

• Geodäsie

• Ingenieurvermessung

• Archäologie

• Umwelttechnik

• Präzisionslandwirtschaft

Zur Gewährleistung höchster Genauigkeit bei vertikalen Messungen und Ausrichtungen in diesen Bereichen sind Lote unverzichtbare Hilfsmittel.

Genauigkeit optischer Lote und Zenitlote

Durch ihre hohe Genauigkeit bei Vertikalmessungen zeichnen sich optische Lote und Zenitlote aus. Die Genauigkeit dieser Instrumente ist von verschiedenen Faktoren abhängig, insbesondere vom Abbildungsmaßstab und der Zentriergenauigkeit.

Mit hochwertigem Lot ist eine Genauigkeit von ± 1 mm auf 30 m Entfernung erreichbar. Präzisions-Zenitlote, die für anspruchsvollere Aufgaben eingesetzt werden, bieten sogar eine Genauigkeit von ± 1 mm auf 100 m Entfernung. Durch eine stärkere Vergrößerung, die bei Präzisionszenitloten bis zu 32-fach betragen kann, wird diese hohe Genauigkeit ermöglicht.

Entscheidend für die Messgenauigkeit ist die genaue Zentrierung. Viele moderne Lote haben Dreifüße mit Zwangszentrierung zur Gewährleistung einer exakten Positionierung. Zur weiteren Erhöhung der Positioniergenauigkeit sind einige Modelle mit im Dreifuß integrierten optischen Loten ausgestattet. Die Genauigkeit der Optiklote und Zenitlote macht sie zu unentbehrlichen Werkzeugen in der industriellen Vermessung, im Hoch- und Tiefbau sowie bei der Bauwerksüberwachung, wo es auf höchste Präzision ankommt.

Wie ist ein optisches Lot und Zenitlot aufgebaut?

Ein optisches Lot und ein Zenitlot sind hochpräzise Vermessungsinstrumente, die verwendet werden, um eine genaue vertikale Ausrichtung zu erreichen und zu loten. Diese Instrumente sind komplex aufgebaut und konstruiert, um höchste Genauigkeit zu erreichen.

1. Das Kernstück des Instruments ist ein optisches System, das aus einem Objektiv, einem Okular und einem internen Prisma oder Spiegel besteht. Dieses System ermöglicht sowohl nach unten (Nadirlot) als auch nach oben (Zenitlot) eine präzise Sicht auf die Vertikalachse.

2. Für die genaue Ausrichtung des Instruments werden Kreuzlibellen oder eine Glaslibelle verwendet. Sie sind in einer robusten Metallhalterung integriert. Mit ihnen lässt sich das Instrument exakt horizontieren. Die Glaslibelle ist besonders empfindlich und kann auf wenige Bogensekunden genau justiert werden.

3. Optische Lote verfügen über verschiedene Zentrierungen zur stabilen Aufstellung und genauen Zentrierung über einem Messpunkt. Für eine schnelle und sichere Verbindung mit dem Dreifuß ist die Klauenzentrierung am gebräuchlichsten. Einige Modelle lassen sich auch zwangszentrieren, um eine noch höhere Genauigkeit zu erzielen.

4. Am unteren Ende des Instrumentes befinden sich die Fußschrauben, mit denen die genaue Ausrichtung des Instrumentes über die Fußpunkte vorgenommen werden kann. Sie sind entscheidend für die Genauigkeit der Messung und ermöglichen eine Feinjustierung in alle Richtungen.

5. Moderne optische Lote und Zenitlote verfügen oft über Zusatzfunktionen wie eine eingebaute Beleuchtung zur besseren Ablesbarkeit bei schlechten Lichtverhältnissen oder spezielle Fokussiereinrichtungen für unterschiedliche Entfernungen.
