Digitale Wasserwaage kaufen - Der Profi-Ratgeber für präzises Messen

Wer auf der Baustelle, im Handwerk oder im Maschinenbau auf exakte Messergebnisse angewiesen ist, kommt an der digitalen Wasserwaage nicht mehr vorbei. Sie vereint bewährte Messprinzipien mit moderner Sensortechnik – und liefert Ergebnisse, bei denen analoge Geräte schlicht an ihre Grenzen stoßen.

Wir von Helmut Schultz beschäftigen uns seit 1955 mit Vermessungstechnik und Präzisionswerkzeugen. In diesem Ratgeber erklären wir dir alles, was du über digitale Wasserwaagen wissen musst: wie sie funktionieren, welche Länge für welche Aufgabe geeignet ist, was Normen wie DIN 877 und IP65 bedeuten – und wo andere beim Thema Böschungslehren, Kalibrierung und Sonderanwendungen aufhören und wir weitermachen.

Definition: Digitale Wasserwaage

Eine digitale Wasserwaage – auch elektronische Wasserwaage, digitaler Neigungsmesser oder elektronisches Nivellier genannt – ist ein Präzisionsmessinstrument zur Bestimmung von Neigungswinkeln, horizontaler und vertikaler Ausrichtung sowie Winkelmaßen. Im Gegensatz zur klassischen Libellen-Wasserwaage, bei der eine Luftblase in einer Flüssigkeitsröhre den Messwert anzeigt, arbeitet die digitale Wasserwaage mit elektronischen Beschleunigungssensoren und zeigt das Ergebnis direkt auf einem LCD-Display an.

Das Herzstück jeder digitalen Wasserwaage ist ein elektronisches Neigungsmodul mit MEMS-Beschleunigungssensoren (Micro-Electro-Mechanical Systems). Diese Sensoren erfassen kleinste Lageänderungen im Verhältnis zur Erdanziehungskraft, wandeln sie in elektrische Signale um und geben den Messwert in Echtzeit auf dem Display aus.

Das Ergebnis: Messgenauigkeiten von bis zu 0,05° bei 0° und 90° – ein Wert, den selbst hochwertige analoge Wasserwaagen nicht zuverlässig erreichen.

Sensortechnik der digitalen Wasserwaage

Das elektronische Neigungsmodul einer digitalen Wasserwaage arbeitet nach dem Prinzip der Beschleunigungsmessung. Konkret bedeutet das:

1. Sensorerfassung: Einer oder mehrere MEMS-Beschleunigungssensoren messen die Ausrichtung des Geräts relativ zur Erdgravitation. Jede Abweichung von der Horizontalen oder Vertikalen erzeugt ein proportionales elektrisches Signal.

2. Signalverarbeitung: Ein integrierter Mikroprozessor verarbeitet das analoge Sensorsignal, kompensiert Temperaturdriften und berechnet den genauen Winkelwert.

3. Anzeige: Das Ergebnis erscheint auf einem hintergrundbeleuchteten LCD-Display – wahlweise in Grad (°), Prozent (%), mm/m oder in/ft. Viele Modelle drehen die Anzeige automatisch um 180°, sodass auch bei Überkopfmessungen ein korrektes Ablesen möglich ist.

4. Zusatzfunktionen: Hochwertige Modelle speichern Messwerte per HOLD-Funktion, geben akustische Signale bei Erreichen von Zielwinkeln und übertragen Daten via Bluetooth an Smartphone-Apps.

Ein entscheidender Unterschied zu analogen Wasserwaagen: Während die Libelle nur an zwei Punkten (0° und 90°) sicher ablesen lässt, kann die digitale Wasserwaage jeden Zwischenwinkel präzise messen – ein unverzichtbarer Vorteil in Dachbau, Maschinenbau und Kanalinspektionen.

Die richtige Länge der digitalen Wasserwaage für jeden Einsatz

Eine der häufigsten Kaufentscheidungen, die falsch getroffen wird: die Wahl der Länge. Zu kurz gewählt, sinkt die Messgenauigkeit über größere Flächen. Zu lang, und das Gerät ist im Innenausbau unhandlich. Die folgende Übersicht hilft dir bei der Auswahl:

Grundregel: Je länger die Wasserwaage, desto genauer die Messung auf großen Flächen – weil kleine Winkelabweichungen stärker sichtbar werden. Für Profi-Anwendungen im Bau gilt: mindestens 100 cm, für Straßen- und Tiefbauprojekte 183 cm.

Bei Helmut Schultz ist die TECH 196 DL in allen vier Längen erhältlich: 40 cm, 100 cm, 122 cm und 183 cm.

Digitale vs. analoge Wasserwaage – ein fairer Vergleich

Beide Typen haben ihre Berechtigung. Die Frage ist, wofür du das Werkzeug einsetzt:

Fazit: Wer regelmäßig präzise Winkelmessungen braucht, schnell arbeiten will und in verschiedenen Einheiten messen muss, greift zur digitalen Wasserwaage. Wer ein robustes Backup ohne Batterieabhängigkeit sucht oder nur gelegentlich horizontal/vertikal prüft, ist mit einer analogen Wasserwaage gut bedient. Im Profi-Einsatz ergänzen sich beide sinnvoll.

Normen & Genauigkeit: DIN 877, IP65 und Genauigkeitsklassen erklärt

Dieser Abschnitt wird von anderen Anbietern kaum erklärt – dabei ist er für Profis und Einkäufer entscheidend.

DIN 877 – die Norm für Präzisions-Wasserwaagen

Die DIN 877 ist die deutsche Norm für Präzisions-Wasserwaagen für den Werkstatteinsatz. Sie legt fest, welche zulässigen Fehler und Anforderungen ein Gerät erfüllen muss, damit es als Präzisionsinstrument gilt. Für digitale Wasserwaagen im Bauwesen gilt die Norm nur eingeschränkt – sie orientieren sich stattdessen an praktischen Genauigkeitsangaben in Bogensekunden oder Grad.

Genauigkeitsklassen erklärt

0,05° bei 0° und 90° bedeutet: Bei einer Fläche von 1 Meter Länge beträgt die maximale Höhenabweichung ca. 0,87 mm – ein für den Profi vollkommen akzeptabler Wert für Bau und Innenausbau.

0,1° zwischen 1° und 89° ist die typische Genauigkeit bei Zwischenwinkeln – ausreichend für Dachneigungen, Böschungen und Maschinen-Ausrichtungen.

Für Präzisionsmessungen im Maschinenbau oder Kalibrierlabor werden Geräte mit Genauigkeiten von 0,01° oder besser eingesetzt – das sind sogenannte Präzisions-Neigungsmesser, kein Baustellenwerkzeug.

IP65 – Schutzklasse für den Baustelleneinsatz

Die Schutzklasse IP (Ingress Protection) nach IEC 60529 gibt an, wie gut ein Gerät gegen das Eindringen von Fremdkörpern und Wasser geschützt ist. IP65 bedeutet:

• 6 = vollständig staubdicht (kein Staubeintritt möglich)
• 5 = geschützt gegen Strahlwasser aus allen Richtungen (Wasserdüse aus 1 m Abstand, 12,5 l/min)

Für den Einsatz auf Baustellen ist IP65 der Mindeststandard. Geräte ohne IP-Zertifizierung (oder nur IP54) sind für Dauernutzung im Außeneinsatz nicht geeignet.

Einsatzbereiche: Wo digitale Wasserwaagen unverzichtbar sind

Klassische Baustellen-Anwendungen

• Mauerwerk & Beton: Ausrichten von Wänden, Stützen und Decken
• Fliesenlegen: Millimetergenaue Verlegung von Wand- und Bodenfliesen
• Trockenbau: Ständerwerk, abgehängte Decken, Gipskartonplatten
• Fenstermontage: Lot und Waage gleichzeitig prüfen
• Dachdeckerarbeiten: Dachsparren, Ziegel, Dachkonstruktionen ausrichten

Maschinenbau & Industrie

Im Maschinenbau ist die digitale Wasserwaage das Standardwerkzeug für die Ausrichtung von Maschinen und Anlagen. CNC-Maschinen, Drehbänke, Pressen und Förderanlagen müssen auf hundertstel Grad genau nivelliert werden – hier ist ein gutes digitales Gerät mit 0,05°-Genauigkeit das Minimum.

Photovoltaik & Dachneigung

Ein wachsender Anwendungsbereich: Bei der Montage von Solaranlagen muss der Neigungswinkel der Unterkonstruktion präzise eingestellt werden. Der optimale Neigungswinkel für PV-Anlagen in Deutschland liegt zwischen 30° und 40°. Eine digitale Wasserwaage mit Winkelanzeige in Grad ist hier das schnellste und genaueste Messwerkzeug – deutlich präziser als ein Geodreieck oder manuelle Winkelmessung.

Landschaftsbau & Garten

Terrassenbelag, Pflasterflächen, Zaunpfosten, Entwässerungsrinnen – überall dort, wo Gefälleangaben (meist 1–2%) eingehalten werden müssen, ist die digitale Wasserwaage mit Prozentanzeige das ideale Werkzeug.

Kanalbau & Tiefbau

Bei Leitungsverlegung und Kanalarbeiten werden präzise Gefälleangaben (z. B. 0,5–2%) eingehalten. Die digitale Wasserwaage mit mm/m-Anzeige ermöglicht eine schnelle Gefällekontrolle direkt am Rohr oder Schacht – ohne aufwändige Nivelliermessungen.

Features & Ausstattung moderner digitaler Wasserwaagen

Moderne Geräte bieten weit mehr als nur eine Winkelanzeige:

Display & Ablesbarkeit

• Hintergrundbeleuchtetes LCD für gute Ablesbarkeit bei allen Lichtverhältnissen
• Automatische 180°-Drehung der Anzeige für Überkopfmessungen
• Große Ziffern für schnelles Ablesen auch auf Distanz

Messfunktionen

• Anzeige in °, %, mm/m, in/ft – umschaltbar per Taste
• HOLD-Funktion: Messwert einfrieren und für Übertrag oder Vergleich nutzen
• Relativmessungen: Referenzwinkel setzen, Abweichung anzeigen

Signalisierung

• Akustisches Signal bei Erreichen von 0° und 90° – hilfreich beim Ausrichten ohne Sichtkontakt auf das Display
• Toleranzbereich einstellbar: Signal, wenn Messung innerhalb definierter Grenzen liegt

Robustheit

• Schutzklasse IP65 (staub- und strahlwasserdicht)
• Gehäuse aus Aluminium oder schlagfestem Kunststoff mit gummierten Endkappen
• Kratzfeste Displayscheibe
• Einsatztemperaturbereich typischerweise -10°C bis +50°C

Konnektivität

• Bluetooth-Schnittstelle für App-Verbindung (Datenaufzeichnung, Fernablesung, Protokollierung)

Bluetooth & App-Integration: Digitale Wasserwaage 2.0

Hochwertige Modelle ermöglichen die Verbindung mit Smartphone-Apps via Bluetooth. Was das in der Praxis bedeutet:

Fernablesung: Wenn das Display nicht direkt einsehbar ist (z. B. hinter einer Wand, im Schacht oder unter einer Maschine), lässt sich der Messwert bequem auf dem Smartphone ablesen.

Datenprotokollierung: Messwerte werden automatisch mit Zeitstempel und optionalem Foto gespeichert – ideal für Abnahmeprotokolle, Qualitätssicherung und Baudokumentation.

Teamarbeit: Messergebnisse lassen sich direkt aus der App per E-Mail oder WhatsApp teilen – kein handschriftliches Übertragen mehr.

Wichtig: Achte beim Kauf darauf, dass die App für dein Betriebssystem (iOS/Android) verfügbar und kostenfrei nutzbar ist. Einige Hersteller verlangen Abo-Gebühren für erweiterte Funktionen.

Kalibrierung der digitalen Wasserwaage - Schritt für Schritt

Auch hochwertige digitale Wasserwaagen können durch Stürze, Temperaturschwankungen oder Alterung Messpunktverschiebungen entwickeln. Eine regelmäßige Kalibrierung ist daher Pflicht – besonders bei professionellem Dauereinsatz.

Wie oft kalibrieren? Bei regelmäßigem Einsatz empfehlen wir eine Kalibrierung alle 3–6 Monate sowie nach jedem Sturz oder nach extremen Temperaturschwankungen.

Kalibrierung in 5 Schritten

Schritt 1: Lege die Wasserwaage auf eine möglichst ebene, stabile Fläche (z. B. eine Tischplatte oder Hobelbank).

Schritt 2: Lies den angezeigten Winkelwert ab und notiere ihn.

Schritt 3: Drehe die Wasserwaage um genau 180° (also spiegeln – nicht kippen) und lege sie auf dieselbe Stelle.

Schritt 4: Lies den neuen Wert ab. Ergebnis: Wenn beide Werte identisch sind, ist das Gerät kalibriert. Wenn sie abweichen, ist die Kalibrierung nötig.

Schritt 5 – Kalibrierung aktivieren: Bei den meisten Modellen (inkl. TECH 196 DL) die Kalibrierungstaste in der umgedrehten Position gedrückt halten, bis das Display „Cal" oder „Succ" anzeigt und ein akustisches Signal ertönt. Das Gerät berechnet intern den Mittelwert beider Positionen und korrigiert die Nulllage.

Achtung: Das Gerät darf während der Kalibrierung nicht bewegt werden. Erscheinen drei Bindestriche (---) auf dem Display, war die Kalibrierung fehlerhaft – einfach von vorne beginnen.

Häufige Messfehler - und wie du sie vermeidest

Fehler 1: Gerät nicht vollflächig auflegen Die Wasserwaage muss mit beiden Endkappen vollständig auf der Messfläche aufliegen. Liegt sie schräg oder kippt sie, ist der Messwert verfälscht. Tipp: Endkappen vor der Messung von Schmutz befreien.

Fehler 2: Messen auf ungeeignetem Untergrund Loses Material, Staub oder Unebenheiten unter der Wasserwaage verfälschen das Ergebnis. Immer auf dem eigentlichen Messobjekt (Wand, Boden, Werkstück) messen, nicht auf einer dazwischenliegenden Schicht.

Fehler 3: Kein Bezug zur richtigen Achse Die Wasserwaage misst die Neigung entlang ihrer Längsachse. Für Quergefälle muss sie entsprechend gedreht werden. Verwechslungen führen zu systematischen Fehlern.

Fehler 4: Temperatursprünge ignorieren Bringst du die Wasserwaage von einer kalten Umgebung (Lager, Fahrzeug) in einen warmen Raum, benötigt das Gerät ca. 10–15 Minuten Akklimatisierung, bevor es präzise misst.

Fehler 5: Kalibrierung vernachlässigen Selbst fabrikneue Geräte können kleine Abweichungen haben. Prüfe ein neues Gerät immer vor dem ersten Einsatz mit der 180°-Methode.

Pflege & Lagerung - so hält deine digitale Wasserwaage länger

Eine hochwertige digitale Wasserwaage ist eine Investition. Mit der richtigen Pflege bleibt sie über Jahre präzise:

Nach dem Einsatz:

• Gerät mit einem leicht feuchten Tuch abwischen – kein Lösungsmittel
• Endkappen auf Beschädigungen prüfen
• Display-Oberfläche nicht mit abrasiven Materialien reinigen

Lagerung:

• Liegend auf ebener Fläche oder hängend lagern – nie hochkant stehend, da dies die Endkappen ungleichmäßig belastet
• Trocken und bei Raumtemperatur lagern (nicht im Fahrzeug bei extremer Hitze oder Kälte)
• Vor dem Langzeitlagern: Batterien entnehmen, um Korrosion im Batteriefach zu vermeiden

Batterien:

• Batteriestand regelmäßig prüfen – schwache Batterien führen zu Anzeigefehlern
• Empfohlene Batterietypen des Herstellers verwenden – Billigbatterien können auslaufen

Böschungslehren – der unterschätzte Spezialist für Tief- und Erdbauprojekte

Wer im Tief-, Kanal- oder Straßenbau arbeitet, kennt das Problem: Böschungen und Erdwälle müssen exakt nach Norm geböscht werden, um standsicher zu sein. Hier kommt die Böschungslehre – im Volksmund auch Bau-Spion genannt – ins Spiel.

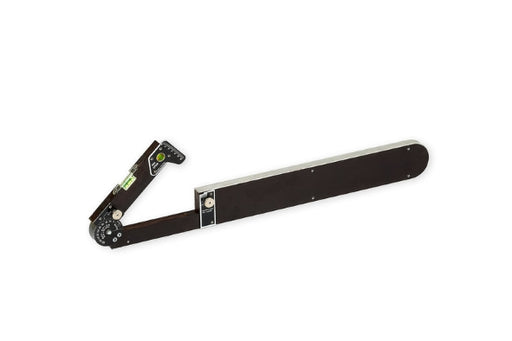

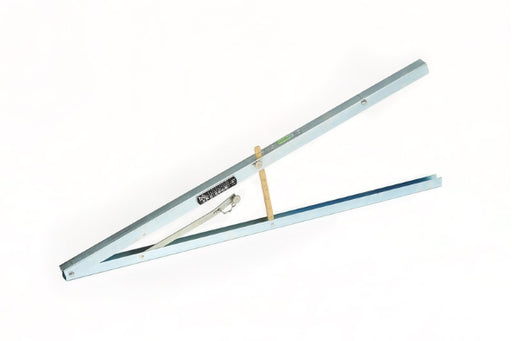

Böschungslehre: Aufbau und Funktion

Eine Böschungslehre ist ein mechanisches Messinstrument, das den Neigungswinkel einer Böschung oder geneigten Fläche exakt anzeigt. Sie besteht aus einem Grundkörper und einem schwenkbaren Arm mit einstellbarer Winkelskala. Durch Anlegen an die Böschungsfläche lässt sich sofort ablesen, ob die vorgeschriebene Neigung (z. B. 1:1,5 oder 1:2) eingehalten wird.

Anwendungsbereiche Böschungslehre

• Kanalbaustellen: Böschungsneigung von Graben- und Schachtaushüben prüfen (nach DIN 4124 / DGUV Regel 101-601 sind vorgeschriebene Böschungswinkel einzuhalten)
• Damm- und Deichbau: Böschungsneigung für Standsicherheitsnachweis kontrollieren
• Straßenbau: Seitenböschungen und Bankette abstecken und prüfen
• Erdarbeiten: Aushubwinkel kontrollieren für sicheres Arbeiten gemäß Unfallverhütungsvorschriften

Hinweis: Stahlausführungen sind langlebiger und für dauerhaften Baustelleneinsatz empfohlen. Die 100-cm-Variante bietet eine größere Referenzlänge und damit präzisere Ergebnisse bei flachen Böschungen.

Wiegelatten - Qualitätskontrolle im Straßen- und Tiefbau

Eine Wiegelatte (auch Abziehlatte oder Richtlatte) ist eine lange, gerade Messlatte – typischerweise 4 Meter Länge, klappbar auf 1 Meter für den Transport – die im Straßen- und Tiefbau zur Ebenheitsprüfung von Fahr- und Gehbahnflächen eingesetzt wird.

Ebenheitsprüfung mit der Wiegelatte: Ablauf und Toleranzwerte

Die Wiegelatte wird auf den fertiggestellten Untergrund (Asphalt, Beton, Pflaster) aufgelegt. Wo die Latte aufliegt, ist die Fläche eben; wo ein Spalt entsteht, liegt eine Mulde vor. Übersteigt der Spalt den zulässigen Wert (nach DIN 18202 für Fußböden z. B. 4 mm unter einer 2-m-Latte), ist Nacharbeit erforderlich.

Wiegelatte bei Helmut Schultz

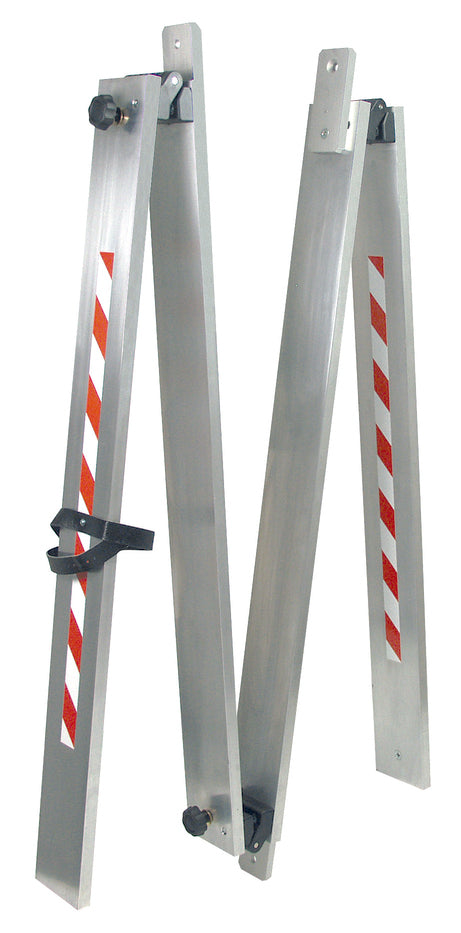

Die klappbare Wiegelatte (4 Meter, klappbar auf 1 Meter) ist bei Helmut Schultz für 330,00 € netto erhältlich – ein Profi-Werkzeug für Tiefbauunternehmen und Straßenbaubetriebe, die Ebenheitsnachweise nach VOB oder DIN erbringen müssen.

Bau-Messkeil aus Aluminium - der schnelle Helfer für Spaltmaße

Ein einfaches, aber unverzichtbares Werkzeug: Der Bau-Messkeil aus Aluminium ermöglicht die schnelle Messung von Spaltbreiten, Fugenbreiten und kleinen Maßdifferenzen direkt auf der Baustelle.

Funktionsprinzip: Der Messkeil wird in den zu messenden Spalt eingeführt und zeigt auf einer gravierten Skala direkt den Spaltmaßwert an – ohne Batterien, ohne Kalibrierung, ohne Fehlbedienung.

Typische Einsätze: Fugenbreiten beim Fliesenlegen, Türspaltmaße bei der Montage, Toleranzprüfung von Bauteilen, Fugenkontrolle im Betonbau.

Bei Helmut Schultz ist der Bau-Messkeil aus Aluminium für 37,00 € netto erhältlich.

Unsere Produkte: Digitale Wasserwaagen und Messhilfen bei Helmut Schultz

Als Spezialist für Vermessungstechnik seit 1955 führen wir ein sorgfältig ausgewähltes Sortiment – keine Massenware, sondern Profi-Werkzeuge, die täglich auf Baustellen bestehen müssen.

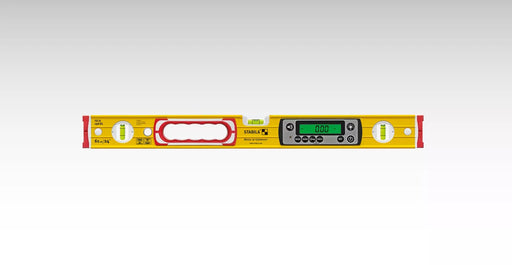

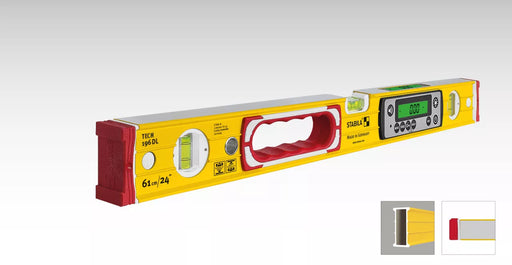

TECH 196 DL – die digitale Wasserwaage für Profis

Die TECH 196 DL ist unser Kernprodukt im Bereich digitale Wasserwaagen. Sie überzeugt durch:

• Messgenauigkeit: 0,05° bei 0° und 90°
• Schutzklasse: IP65 (staub- und strahlwasserdicht)
• Messeinheiten: °, %, mm/m – umschaltbar
• Display: Automatisch drehend für Überkopfmessungen
• Funktionen: HOLD, akustisches Signal, hintergrundbeleuchtetes LCD
• Robuste Endkappen aus schlagfestem Material

Warum eine digitale Wasserwaage von Helmut Schultz?

Wir liefern keine Massenware, sondern Profi-Werkzeuge, die im täglichen Bau- und Vermessungsbetrieb standhalten. Mit über 70 Jahren Erfahrung in der Vermessungstechnik wissen wir, worauf es bei Messpräzision, Robustheit und Zuverlässigkeit ankommt.

Die TECH 196 DL digitale Wasserwaage erfüllt alle Anforderungen für den Profi-Einsatz: IP65-Schutz, 0,05°-Genauigkeit, automatisch drehendes Display und robuste Verarbeitung. Ergänzt durch unsere Böschungslehren, Wiegelatten und den Bau-Messkeil deckt unser Sortiment alle Präzisionsanforderungen im Tief-, Straßen- und Hochbau ab.
