Kugelprisma, Messkugel, 1,5
Kugelprisma, Messkugel, 1,5

Kugelprisma, Messkugel, 1,5" (38,1 mm) verzinkter Stahl

Best.-Nr. 028-001-445-000
Messkugel (Kugelprisma) für zahlreiche Anwendungen mit höchster Präzision.

Das Kugelprisma ist eine präzise gefertigte Stahlkugel mit einem sehr genau im Kugelzentrum gelagerten Tripel-Prisma.

Kugel Ø1.5“ (38,1 mm), der auch bei Laser-Tracker-Anwendungen weit verbreitet ist.
Das Tripelprisma ist mit seinem zentralsymmetrischen Punkt (= sichtbares Prismenzentrum) im Mittelpunkt der Stahlkugel gelagert.
Dadurch entstehen bei einer ungenauen Ausrichtung des Prismas auf das Instrument nur die fehlertheoretisch kleinsten Ungenauigkeiten.
Ja nach eingesetztem Instrument können Reichweiten bis über 500 m leicht erzielt werden.

  • Kugeldurchmesser: 38,1 mm
  • Prismendurchmesser: 25 mm
  • Material: verzinkter Stahl
  • Prismenkonstante: -16,9 mm (Leica +17,5 mm)

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

145,00 €
Kugelprisma, Messkugel, 1,5
Kugelprisma, Messkugel, 1,5
Kugelprisma, Messkugel, 1,5

Kugelprisma, Messkugel, 1,5" (38,1 mm) Edelstahl

Best.-Nr. 028-001-445-00S
Messkugel (Kugelprisma) für zahlreiche Anwendungen mit höchster Präzision.

Das Kugelprisma ist eine präzise gefertigte Stahlkugel mit einem sehr genau im Kugelzentrum gelagerten Tripel-Prisma.

Kugel Ø1.5“ (38,1 mm), der auch bei Laser-Tracker-Anwendungen weit verbreitet ist.
Das Tripelprisma ist mit seinem zentralsymmetrischen Punkt (= sichtbares Prismenzentrum) im Mittelpunkt der Stahlkugel gelagert.
Dadurch entstehen bei einer ungenauen Ausrichtung des Prismas auf das Instrument nur die fehlertheoretisch kleinsten Ungenauigkeiten.
Ja nach eingesetztem Instrument können Reichweiten bis über 500 m leicht erzielt werden.
Die Ausführung aus Edelstahl ist unempfindlich gegen Feuchtigkeit, d.h. Rostbildung.

  • Kugeldurchmesser: 38,1 mm
  • Prismendurchmesser: 25 mm
  • Material: Edelstahl
  • Prismenkonstante: -16,9 mm (Leica +17,5 mm)

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

160,00 €
Zentrierbasis kompakt zum Kugelprisma 1,5
Zentrierbasis kompakt zum Kugelprisma 1,5
Zentrierbasis kompakt zum Kugelprisma 1,5
Zentrierbasis kompakt zum Kugelprisma 1,5
Zentrierbasis kompakt zum Kugelprisma 1,5
Zentrierbasis kompakt zum Kugelprisma 1,5

Zentrierbasis kompakt zum Kugelprisma 1,5" (38,1 mm)

Best.-Nr. 028-001-458-A00
Möglichkeit der Absteckung und Aufnahme von präzisen Punkten.

Zusätzliche Vorteile erweitern Einsatzmöglichkeiten der klassischen Basis um weitere praktische Funktionen:
Vier Einkerbungen zur Absteckung von Punkten zeigen genau die Mitte unter der Basis.
Nach Ermittlung der korrekten Lage werden die vier Einkerbungen gekennzeichnet.
Nach Wegnehmen der Basis und Verbinden der jeweils diametralen Zeichen mit Lineal und Stift ist der Sollpunkt schnell und präzise abgesteckt.
Je nach Genauigkeitsanspruch kann die Strickstärke des Stifts gewählt werden.
Zur Aufnahme von Punkten muss über den aufzunehmenden Punkt ein Strichkreuz gezeichnet werden.
Darauf wird die Zentrierbasis mit Hilfe der Einkerbungen positioniert und anschließend die Lage des Kugelprismas bestimmt.

Alternativ zu dieser Methode kann auch ein passgenauer Zentrierstift (optional) eingesetzt werden.

Nach korrekter Positionierung wird die Kugel abgenommen.
Mit dem Stift wird durch das zentrische Loch der abzusteckende Punkt mit einer Körnung gekennzeichnet, ggf. mit einem leichten Hammerschlag.
Mit Hilfe des Zentrierstifts kann die Basis auch auf einem Punkt platziert werden, der bereits am Objekt markiert ist (z.B. Kreuz, Körnung).

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

74,00 €

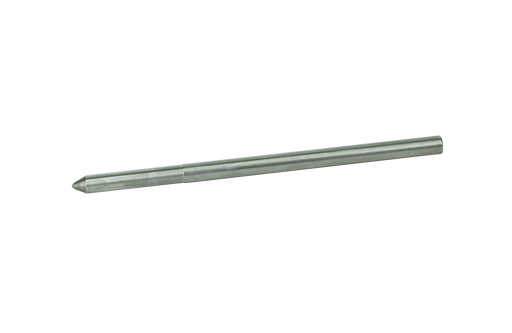

Zentrierstift zur Zentrierbasis kompakt
Zentrierstift zur Zentrierbasis kompakt
Zentrierstift zur Zentrierbasis kompakt
Zentrierstift zur Zentrierbasis kompakt

Zentrierstift zur Zentrierbasis kompakt

Best.-Nr. 028-001-458-0ZS
Anstelle der bzw. zusätzlich zu den 4 Einkerbungen kann auch mit einem Zentrierstift die Absteckung bzw. Aufnahme der Punkte erfolgen.

Absteckung von Punkten.
Nach korrekter Positionierung wird die Kugel abgenommen.
Mit dem Stift wird durch das zentrische Loch der abzusteckende Punkt mit einer Körnung gekennzeichnet, ggf. mit einem leichten Hammerschlag.

Aufnahme von Punkten.
Mit Hilfe des Zentrierstifts kann die Basis an einem Punkt platziert werden, der bereits am Objekt markiert ist (z.B. Kreuz, Körnung).

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

18,00 €
Kugel-Basis mit Magnet (Kraft 3 KG) mit Gewinde M8 x 8 mm
Kugel-Basis mit Magnet (Kraft 3 KG) mit Gewinde M8 x 8 mm
Kugel-Basis mit Magnet (Kraft 3 KG) mit Gewinde M8 x 8 mm

Kugel-Basis mit Magnet (Kraft 3 KG) mit Gewinde M8 x 8 mm

Best.-Nr. 028-001-466-08a
Basis zur Aufnahme der Messkugel 1,5" (38,1 mm)
Mit dieser Basis wir die Messkugel zum Alleskönner.
Die Kugel lässt sich kippen und drehen.
Dadurch ist die Zielrichtung einfach einzustellen.
Der starke Magnet mit 3,0 KG Zugkraft gewährleistet sicheren Halt.
  • mit Magnet: 3,0 KG
  • Aufnahme unten: Gewinde M8 x 8 mm
Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

49,50 €
Kugel-Basis mit Magnet (Kraft 3 KG) mit Gewinde 5/8
Kugel-Basis mit Magnet (Kraft 3 KG) mit Gewinde 5/8

Kugel-Basis mit Magnet (Kraft 3 KG) mit Gewinde 5/8" x 11 mm

Best.-Nr. 028-001-466-58a
Basis zur Aufnahme der Messkugel 1,5" (38,1 mm)
Mit dieser Basis wir die Messkugel zum Alleskönner.
Die Kugel lässt sich kippen und drehen.
Dadurch ist die Zielrichtung einfach einzustellen.
Der starke Magnet mit 3,0 KG Zugkraft gewährleistet sicheren Halt.
  • mit Magnet: 3,0 KG
  • Aufnahme unten: Gewinde 5/8" x 11 mm
Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

49,50 €
Verlängerung oben/unten 5/8
Verlängerung oben/unten 5/8

Verlängerung oben/unten 5/8" Innengewinde zur Kugel-Basis mit Gewinde 5/8" x 11 mm

Best.-Nr. 028-000-295-L50
Mit dieser Verlängerung wird die Kippachsenhöhe der Messkugel mit Kugelbasis genau 100 mm.
Die Messkugel ist somit auf jedem standardisierten Prismenstab als vollwertiges, kippbares Prisma einzusetzen.
Der Prismenstab benötigt lediglich seinen passenden Adapter für 100 mm Kippachsenhöhe.
  • Länge 50 mm
  • Aufnahme unten: 5/8" Innengewinde
  • Aufnahme oben: 5/8" Innengewinde
Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

29,00 €

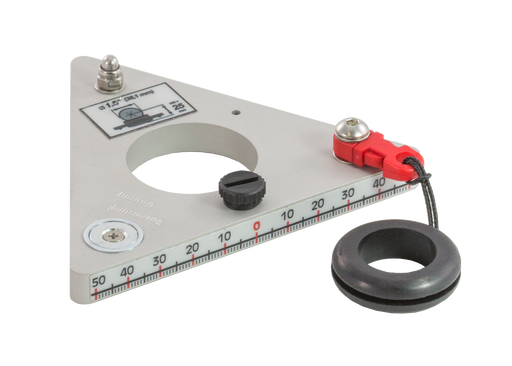

KlimaxPlus Absteckplatte mit Dosenlibelle
KlimaxPlus Absteckplatte mit Dosenlibelle

KlimaxPlus Absteckplatte mit Dosenlibelle

Best.-Nr. 028-001-493-000
Absteck-, Aufnahmeplatte, Dreieck-Rahmen

• Wirtschaftlich und schnell
• Sehr genaue Lage- und Höhenmessung
• Zuverlässige Markierung / Identifizierung abzusteckender Punkte
• Präzise Aufnahme / Kontrolle bereits gekennzeichneter Punkte an Wand / Boden
• Solide, kompakte Bauweise

Mit dem Klimax kann unser Kugelprisma Ø1.5‘‘ je nach Anwendung mit verschiedenen Edelstahlbasen verwendet werden.
Diese sind im Dreieck-Rahmen beweglich gelagert.
Die Basismitte liegt exakt unter dem Kugelzentrum und unmittelbar über dem abzusteckenden bzw. aufzunehmenden Messpunkt.
Zur Messung wird das Kugelprisma auf die Basis gelegt und auf das Tachymeter ausgerichtet.
  • Dreieck-Rahmen aus Vollmetall (Alu) mit Kantenlänge 120 mm
  • Zentrische Bohrung zur Aufnahme der Edelstahlbasis
  • Schraube zur Sicherung der eingelegten Basis gegen Herausfallen
  • Seitliche Maßstabsleiste (2 x 50 mm) als Hilfsmittel bei der Absteckung zum schnellen Verschiebung auf die Sollstrecke
  • Seitliche Horizontalschraube (SW4) zur Fixierung der Basis im Dreieck-Rahmen an einer bestimmten Position
  • 3 Gummifüße gegen unabsichtliches Verrutschen des Rahmens
  • Eine Ecke des Rahmens ist mit einem Magnet ausgestattet, auf dem das Kugelprisma neben der Basis „geparkt“ werden kann
  • Gummiring als zusätzliche (nicht magnetische) Ablagemöglichkeit der Kugel. Ist mit einem Schnellverschluss am Rahmen befestigt
Den Dreieck-Rahmen mit Kugelprima solange verschieben bis keine Differenzen mehr zu den Soll-Koordinaten angezeigt werden
Die Kugel von der Basis nehmen und auf dem Ablage-Ring ablegen.
Mit Fineliner / Edding oder Bleistift kann nun je nach gewählter Kugel-Basis der Mittelpunkt exakt markieren. Stift senkrecht halten!
Ggf. abschließende Kontrollmessung durchführen.
Dreieck-Rahmen entfernen.

Verpackungseinheit:

1 Stück
...Mehr Erfahren

Nettopreis

240,00 €
Kugel-Basis ohne Magnet passend zur KlimaxPlus Absteckplatte
Kugel-Basis ohne Magnet passend zur KlimaxPlus Absteckplatte
Kugel-Basis ohne Magnet passend zur KlimaxPlus Absteckplatte

Kugel-Basis ohne Magnet passend zur KlimaxPlus Absteckplatte

Best.-Nr. 028-001-495-000
Die auswechselbare Kugel-Basis lässt sich im Dreieck-Rahmen nahezu spielfrei auf und ab bewegen.
Sie hat also immer Kontakt mit dem Boden. Der Abstand HO von Basisunterkante/Boden bis Prismenmitte beträgt exakt 25 mm.
So können neben einer genauen Lagemessung auch sehr präzise Höhenmessungen bzw. Kontrollen durchgeführt werden.

  • Zylinderhülse aus Edelstahl mit Außen-Ø 36 mm
  • Auswechselbar
  • Seitlicher Führungsstift, verhindert ein unbeabsichtigtes Verdrehen der Basis im Rahmen und ein Herausfallen der Basis aus dem Rahmen

Absteckung und Kontrolle von Boden-und Wandpunkten

Den Dreieck-Rahmen mit Kugelprima solange verschieben bis keine Differenzen mehr zu den Soll-Koordinaten angezeigt werden
Die Kugel von der Basis nehmen und auf dem Ablage-Ring ablegen.
Mit Fineliner / Edding oder Bleistift können nun der Mittelpunkt und 4 exzentrische Pfeile exakt markieren. Stift senkrecht halten!
Ggf. abschließende Kontrollmessung durchführen.
Dreieck-Rahmen entfernen.
Der abzusteckende Punkt ist durch den markierten Zentrumspunkt und die 4 exzentrischen Pfeile sehr präzise und identitätssicher gekennzeichnet.
Mit der durchsichtigen Zentrumsplatte mit Fadenkreuz können auch vorhandene Punkte aufgemessen bzw. kontrolliert werden.

Verpackungseinheit:

1 Stück
...Mehr Erfahren

Nettopreis

89,00 €
Kugel-Basis mit Magnet 0,5/1,5 KG passend zur KlimaxPlus Absteckplatte
Kugel-Basis mit Magnet 0,5/1,5 KG passend zur KlimaxPlus Absteckplatte
Kugel-Basis mit Magnet 0,5/1,5 KG passend zur KlimaxPlus Absteckplatte

Kugel-Basis mit Magnet 0,5/1,5 KG passend zur KlimaxPlus Absteckplatte

Best.-Nr. 028-001-495-M20
Die auswechselbare Kugel-Basis lässt sich im Dreieck-Rahmen nahezu spielfrei auf und ab bewegen.
Sie hat also immer Kontakt mit dem Boden. Der Abstand HO von Basisunterkante/Boden bis Prismenmitte beträgt exakt 25 mm.
So können neben einer genauen Lagemessung auch sehr präzise Höhenmessungen bzw. Kontrollen durchgeführt werden.

  • Zylinderhülse aus Edelstahl mit Außen-Ø 36 mm
  • Auswechselbar
  • Seitlicher Führungsstift, verhindert ein unbeabsichtigtes Verdrehen der Basis im Rahmen und ein Herausfallen der Basis aus dem Rahmen
Ein Magnet mit einer Zugkraft von 0,5 KG ab der Oberseite (Kugelaufnahme) und einer Zugkraft von 1,5 KG an der Unterseite,
verhindert ein unbeabsichtigtes Verschieben und sichert die Position.

Absteckung und Kontrolle von Boden-und Wandpunkten

Den Dreieck-Rahmen mit Kugelprima solange verschieben bis keine Differenzen mehr zu den Soll-Koordinaten angezeigt werden
Die Kugel von der Basis nehmen und auf dem Ablage-Ring ablegen.
Mit Fineliner / Edding oder Bleistift können nun der Mittelpunkt und 4 exzentrische Pfeile exakt markieren. Stift senkrecht halten!
Ggf. abschließende Kontrollmessung durchführen.
Dreieck-Rahmen entfernen.
Der abzusteckende Punkt ist durch den markierten Zentrumspunkt und die 4 exzentrischen Pfeile sehr präzise und identitätssicher gekennzeichnet.
Mit der durchsichtigen Zentrumsplatte mit Fadenkreuz können auch vorhandene Punkte aufgemessen bzw. kontrolliert werden.

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

95,00 €
Kugel-Basis mit Magnet 4,5/3,0 KG passend zur KlimaxPlus Absteckplatte
Kugel-Basis mit Magnet 4,5/3,0 KG passend zur KlimaxPlus Absteckplatte
Kugel-Basis mit Magnet 4,5/3,0 KG passend zur KlimaxPlus Absteckplatte

Kugel-Basis mit Magnet 4,5/3,0 KG passend zur KlimaxPlus Absteckplatte

Best.-Nr. 028-001-495-M00
Die auswechselbare Kugel-Basis lässt sich im Dreieck-Rahmen nahezu spielfrei auf und ab bewegen.
Sie hat also immer Kontakt mit dem Boden. Der Abstand HO von Basisunterkante/Boden bis Prismenmitte beträgt exakt 25 mm.
So können neben einer genauen Lagemessung auch sehr präzise Höhenmessungen bzw. Kontrollen durchgeführt werden.

  • Zylinderhülse aus Edelstahl mit Außen-Ø 36 mm
  • Auswechselbar
  • Seitlicher Führungsstift, verhindert ein unbeabsichtigtes Verdrehen der Basis im Rahmen und ein Herausfallen der Basis aus dem Rahmen
Ein Magnet mit einer Zugkraft von 4,5 KG ab der Oberseite (Kugelaufnahme) und einer Zugkraft von 3,0 KG an der Unterseite,
verhindert ein unbeabsichtigtes Verschieben und sichert die Position.
Besonders bei Messungen an vertikalen Flächen hält der Magnet das Kugelprisma sicher in der Basis.
Absteckung und Kontrolle von Boden-und Wandpunkten

Den Dreieck-Rahmen mit Kugelprima solange verschieben bis keine Differenzen mehr zu den Soll-Koordinaten angezeigt werden
Die Kugel von der Basis nehmen und auf dem Ablage-Ring ablegen.
Mit Fineliner / Edding oder Bleistift können nun der Mittelpunkt und 4 exzentrische Pfeile exakt markieren. Stift senkrecht halten!
Ggf. abschließende Kontrollmessung durchführen.
Dreieck-Rahmen entfernen.
Der abzusteckende Punkt ist durch den markierten Zentrumspunkt und die 4 exzentrischen Pfeile sehr präzise und identitätssicher gekennzeichnet.
Mit der durchsichtigen Zentrumsplatte mit Fadenkreuz können auch vorhandene Punkte aufgemessen bzw. kontrolliert werden.

Verpackungseinheit:
1 Stück
...Mehr Erfahren

Nettopreis

99,00 €
