KlimaxPlus Absteckplatte mit Dosenlibelle

Nettopreis 240,00 €
Bruttopreis 285,60 €
zzgl. MwSt. und Versandkosten
Best.-Nr. 028-001-493-000
Gib die reine Stückzahl an! Keine Verpackungseinheit!
Absteck-, Aufnahmeplatte, Dreieck-Rahmen

• Wirtschaftlich und schnell
• Sehr genaue Lage- und Höhenmessung
• Zuverlässige Markierung / Identifizierung abzusteckender Punkte

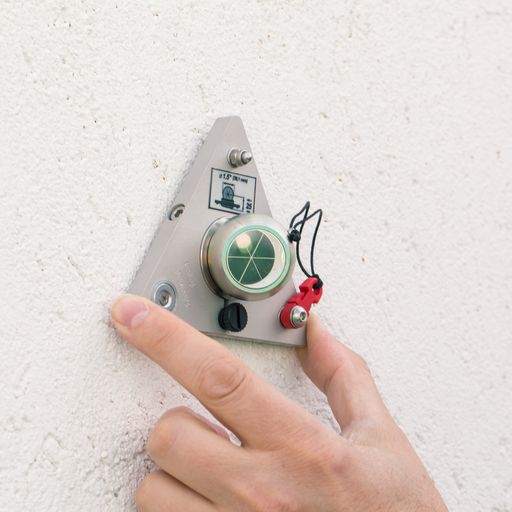

• Präzise Aufnahme / Kontrolle bereits gekennzeichneter Punkte an Wand / Boden
• Solide, kompakte Bauweise

Mit dem Klimax kann unser Kugelprisma Ø1.5‘‘ je nach Anwendung mit verschiedenen Edelstahlbasen verwendet werden.
Diese sind im Dreieck-Rahmen beweglich gelagert.
Die Basismitte liegt exakt unter dem Kugelzentrum und unmittelbar über dem abzusteckenden bzw. aufzunehmenden Messpunkt.
Zur Messung wird das Kugelprisma auf die Basis gelegt und auf das Tachymeter ausgerichtet.

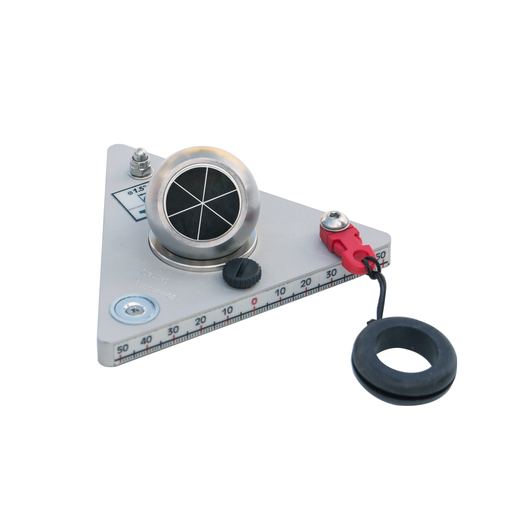

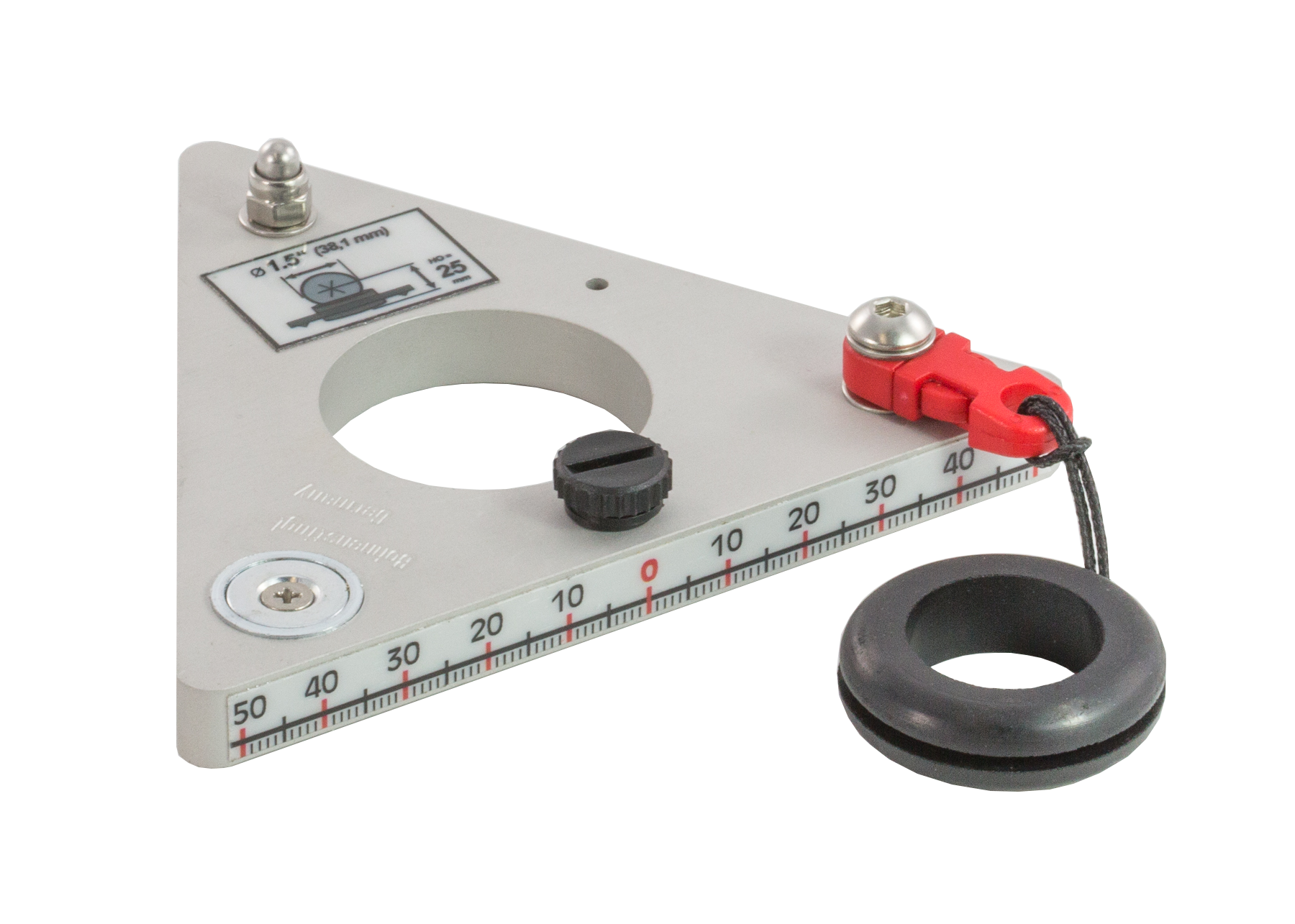

  • Dreieck-Rahmen aus Vollmetall (Alu) mit Kantenlänge 120 mm

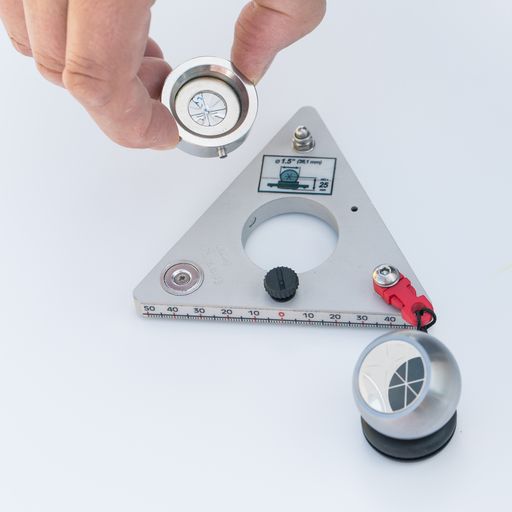

  • Zentrische Bohrung zur Aufnahme der Edelstahlbasis
  • Schraube zur Sicherung der eingelegten Basis gegen Herausfallen
  • Seitliche Maßstabsleiste (2 x 50 mm) als Hilfsmittel bei der Absteckung zum schnellen Verschiebung auf die Sollstrecke
  • Seitliche Horizontalschraube (SW4) zur Fixierung der Basis im Dreieck-Rahmen an einer bestimmten Position
  • 3 Gummifüße gegen unabsichtliches Verrutschen des Rahmens
  • Eine Ecke des Rahmens ist mit einem Magnet ausgestattet, auf dem das Kugelprisma neben der Basis „geparkt“ werden kann
  • Gummiring als zusätzliche (nicht magnetische) Ablagemöglichkeit der Kugel. Ist mit einem Schnellverschluss am Rahmen befestigt
Den Dreieck-Rahmen mit Kugelprima solange verschieben bis keine Differenzen mehr zu den Soll-Koordinaten angezeigt werden
Die Kugel von der Basis nehmen und auf dem Ablage-Ring ablegen.

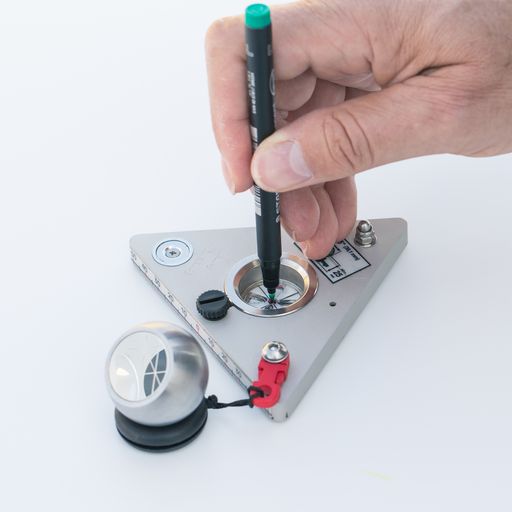

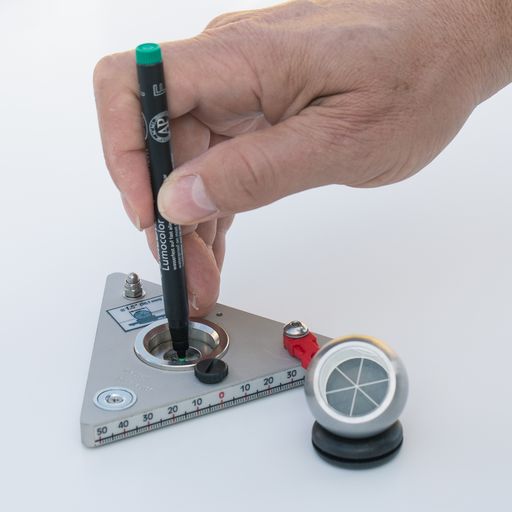

Mit Fineliner / Edding oder Bleistift kann nun je nach gewählter Kugel-Basis der Mittelpunkt exakt markieren. Stift senkrecht halten!
Ggf. abschließende Kontrollmessung durchführen.
Dreieck-Rahmen entfernen.

Verpackungseinheit:

1 Stück
}
