Kanal-Laser
Kanalbaulaser & Rohrlaser – Spectra Precision DG-Serie für präzises Rohrverlegung
Im Kanalbau entscheidet das Gefälle über Jahrzehnte. Eine Abwasserleitung, die im falschen Gefälle verlegt wurde, läuft nicht sauber durch – Ablagerungen, Verstopfungen und teure Sanierungen sind die Folge. Der Kanalbaulaser ist das Präzisionswerkzeug, das diesen Fehler von Anfang an verhindert: Er projiziert eine exakte Referenzlinie in das Rohr, auf die jedes folgende Rohrstück millimetergenau ausgerichtet wird.
Bei Helmut Schultz findest du das vollständige Spectra Precision Kanalbaulaser-Sortiment: vom kompakten DG211 für Hausanschlüsse und kleine Nennweiten bis zum DG813 mit automatischer Spot-Finder-Fluchtung für professionellen Tiefbau. Alle Modelle stammen von Spectra Precision – einem der weltweit führenden Hersteller für Baulasertechnik.
Das Messprinzip – wie ein Kanalbaulaser arbeitet
Der Kanalbaulaser wird am Anfang des zu verlegenden Rohrstrangs positioniert – im Startschacht oder am Grabenanfang. Du stellst das gewünschte Gefälle in Prozent oder Promille ein, der Laser richtet sich automatisch aus und projiziert einen sichtbaren Laserstrahl als Referenzlinie in die Verlegeachse.
Am gegenüberliegenden Rohrende wird eine Zieltafel zentriert eingehängt. Das Rohr wird so ausgerichtet, dass der Laserstrahl die Zieltafel mittig trifft – dann stimmt Lage, Richtung und Gefälle. Jedes weitere Rohr wird auf dieselbe Weise angeschlossen. Bei längeren Strecken wird der Laser alle 50–150 Meter umgesetzt.
Der Vorteil gegenüber optischen Nivellierverfahren: Du arbeitest ohne zweite Person. Der Laserstrahl liefert die Referenz kontinuierlich und ohne Unterbrechung – auch wenn der Schachtarbeiter allein im Graben arbeitet.
Modellübersicht – welcher Kanalbaulaser für welche Nennweite
| Modell | Laser | Neigungsbereich | Rohrdurchmesser | Besonderheit |
| DG211 | Rot (Klasse 2) | -20 % bis +30 % | 100–300 mm | Kompakt, ideal für Hausanschlüsse |
| DG613 | Rot (Klasse 2 / 3R) | -12 % bis +40 % | ab 150 mm | Universell, bewährt im Tiefbau |
| DG613G | Grün (Klasse 2) | -12 % bis +40 % | ab 150 mm | Grüner Laser für bessere Sichtbarkeit |
| DG813 | Rot (Klasse 2 / 3R) | -12 % bis +40 % | ab 150 mm | Spot Finder: automatische Fluchtung und Gefälleermittlung |

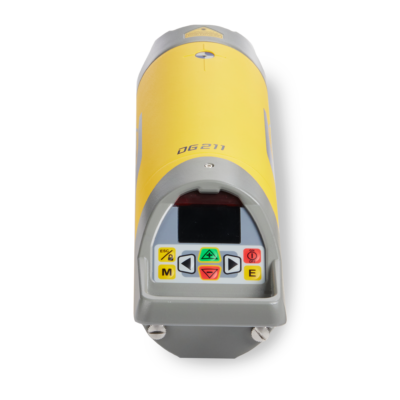

DG211 – der kompakte Kanalbaulaser für kleine Nennweiten
Der Spectra Precision DG211 ist speziell für den Einsatz in kleinen Rohrnennweiten entwickelt worden. Mit seinem kompakten Design passt er in Rohre ab 100 mm Innendurchmesser – die gängigste Größe für Hausanschlüsse, Schmutzwasserleitungen und Grundleitungen unter Gebäuden.
Austauschbare Adapterfüße positionieren den Laser zentrisch in Rohren von 100 bis 300 mm – du wechselst nur den Fuß, nicht das Gerät. Das macht den DG211 zum Allroundwerkzeug für Tiefbaukolonnen, die mit verschiedenen Rohrsystemen arbeiten.
Technische Details:
- Neigungsbereich: -20 % bis +30 %
- Genauigkeit: ±1,5 mm auf 30 m
- Reichweite: bis 150 m
- Schutzklasse: IP68 (vollständig staubdicht, dauertauschfest – hält auch Grundwassereintrag stand)
- Akku: Lithium-Ionen, bis zu 36 Stunden Betriebszeit
- Backup-Betrieb mit Alkalibatterien möglich
- Fernbedienung: bis 150 m Reichweite
- Bewegungsalarm: gibt akustisches Signal wenn der Laser im Rohr verdreht wurde
Der Bewegungsalarm ist ein wichtiges Sicherheitsmerkmal: Wird der Laser im Rohr durch Erschütterungen oder Wassereintrag verdreht, meldet er das sofort. So arbeitest du nie unwissentlich mit einer falsch ausgerichteten Referenzlinie.
Geeignet für: Hausanschlüsse DN 100–DN 300, Grundleitungen unter Gebäuden, private Entwässerungsanlagen, Regenwasserleitungen.
DG613 und DG613G – der vielseitige Profi für größere Nennweiten
Der Spectra Precision DG613 ist der meistverkaufte Kanalbaulaser der Profi-Klasse. Mit einem Neigungsbereich von -12 % bis +40 % deckt er alle praxisrelevanten Gefälle im Tiefbau ab – von flachen Siedlungskanälen bis zu steilen Grundstücksentwässerungen.
Das kompakte Gehäuse mit nur 25 cm Länge ist für beengte Schachtverhältnisse optimiert. Die vollautomatische Selbsthorizontierung umfasst den gesamten Neigungsbereich – der Laser kompensiert Bodenunebenheiten und Vibrationen im Schacht automatisch.
Die Querachsen-Kompensation des DG613 ist ein technischer Alleinstellungsvorteil: Sie korrigiert nicht nur die Längsneigung (entlang der Rohrrichtung), sondern auch seitliche Verdrehungen. Dadurch bleibt die Ausrichtung auch dann exakt, wenn der Laser nicht perfekt gerade im Rohr sitzt.
Der DG613 ist in zwei Laserversionen erhältlich:
- DG613 (rot): Bewährt und präzise, für Standardanwendungen im Tiefbau
- DG613G (grün): Derselbe Laser mit grünem Strahl – viermal besser sichtbar bei Tageslicht und in hellen Schächten
Technische Details:
- Neigungsbereich: -12 % bis +40 %
- Rohrdurchmesser: ab 150 mm (mit Adapterfüßen)
- Schutzklasse: IP68
- Laserklasse: 2 (DG613G) oder 3R (DG613)
Geeignet für: Kommunale Kanalisation ab DN 150, Tiefbauprojekte, Industrieentwässerung, Regenwasserkanäle.

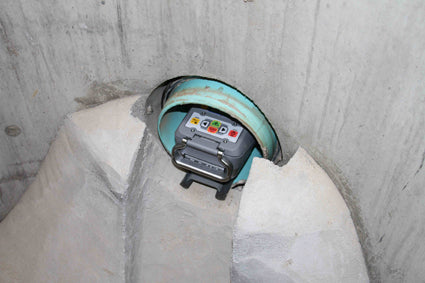

DG813 – mit Spot Finder und automatischer Gefälleermittlung
Der Spectra Precision DG813 ist die intelligenteste Lösung im Kanalbaulaser-Sortiment. Er hat dieselben Grundspezifikationen wie der DG613 – plus den SF803 Spot Finder. Dieser optische Zusatzsensor macht den DG813 zu einem Gerät, das nicht nur ausrichtet, sondern auch eigenständig Gefälle ermittelt.
Wie der Spot Finder funktioniert: Am nächsten Schacht oder am Endpunkt des zu verlegenden Rohrstrangs wird der SF803 Spot Finder positioniert. Der DG813 richtet sich automatisch auf diesen Zielpunkt aus – ohne manuelle Einstellung der Fluchtrichtung. Anschließend misst er das tatsächlich vorhandene Gefälle zwischen den beiden Schachtpunkten und stellt den Laser automatisch auf dieses Gefälle ein.
Das hat zwei entscheidende Vorteile für den Baustellenalltag:
Schnellere Einrichtung: Du stellst den Laser auf, der DG813 sucht den Spot Finder selbst und richtet sich aus. Kein manuelles Winkel-Einmessen, kein Hin-und-Her zwischen zwei Mitarbeitern.
Qualitätskontrolle bestehender Leitungen: Der DG813 kann das Gefälle einer bereits verlegten Leitung automatisch einmessen – ideal für die Dokumentation am Ende des Arbeitstages oder zur Überprüfung der verlegten Strecke vor der Abnahme.
Geeignet für: Anspruchsvolle Tiefbauprojekte, Großprojekte mit vielen Schachtabschnitten, Projekte mit Qualitätsdokumentation, Situationen wo Mitarbeiter allein im Schacht arbeiten.
Grüner vs. roter Laser im Kanalbau
Im Kanalbau arbeitet man in Schächten – und die Sichtverhältnisse variieren stark. In tiefen, dunklen Betonschächten ist der rote Laserstrahl problemlos erkennbar. In flachen Kunststoffschächten mit hellem Einfall oder bei Tageslicht am offenen Graben kann der grüne Laser einen spürbaren Unterschied machen.
Roter Laser (DG613, DG813): Ausreichend für alle Standardsituationen. Bewährt, günstigere Anschaffung, lange Batterielaufzeit.
Grüner Laser (DG613G): Empfehlenswert bei hellen Schachtverhältnissen, langen Rohrstrecken mit Tageslichteinfall und wenn die Zieltafel auf größere Distanzen klar erkennbar sein muss. Der grüne Laserstrahl ist bis zu viermal besser sichtbar als der rote.
Laserklasse 2 vs. 3R – was das für deine Baustelle bedeutet
Alle Kanalbaulaser von Helmut Schultz sind entweder Laserklasse 2 oder Laserklasse 3R:
Laserklasse 2 (sichtbares rotes oder grünes Licht, ≤1 mW): Der Laserstrahl ist sicher, solange der natürliche Lidschlussreflex (< 0,25 Sekunden) funktioniert. Keine besondere Schutzausrüstung erforderlich. In Deutschland die Standardanforderung für Kanalbaulaser auf Baustellen nach DGUV.
Laserklasse 3R (≤5 mW): Stärkerer Strahl für größere Reichweite und bessere Sichtbarkeit auf langen Strecken. Direkter Blick in den Laserstrahl ist zu vermeiden – Laserwarnschilder und ein Sicherheitsabstand sind laut DGUV Vorschrift bei dauerhaftem Einsatz empfehlenswert.
Für Standardkanalbauprojekte ist Klasse 2 immer die sichere und einfacher handhabbare Wahl. Klasse 3R empfiehlt sich nur dann, wenn die Reichweite des Klasse-2-Geräts für die Projektstrecke nicht ausreicht.
Das richtige Gefälle – was die Norm vorschreibt
Das Mindestgefälle einer Freigefälleleitung hängt von Rohrdurchmesser und Abwasserart ab. Als Faustregel gilt nach DIN EN 1610:
- DN 100 (Hausanschluss): mindestens 1,5 % (15 ‰)
- DN 150 (Sammler): mindestens 1,0 % (10 ‰)
- DN 200: mindestens 0,7 % (7 ‰)
- DN 300: mindestens 0,5 % (5 ‰)
Der DG211 mit seinem Neigungsbereich bis -20 % deckt alle Hausanschlüsse und Grundleitungen komfortabel ab. Der DG613/DG813 mit bis zu +40 % Neigung ermöglicht auch sehr steile Gefälleleitungen am Hang oder bei Grundstücken mit starkem Höhenunterschied.
Ein zu geringes Gefälle führt zu Ablagerungen und Verstopfungen. Ein zu steiles Gefälle erzeugt überhöhte Fließgeschwindigkeiten, die Rohrwände erodieren. Der Kanalbaulaser schützt dich mit millimetergenauer Einstellung vor beiden Problemen.
Zubehör – das vollständige System für den Kanalbau
Zieltafeln: Das wichtigste Zubehör. Im Helmut Schultz Sortiment sind Zieltafel-Sets für Rohrdurchmesser von 150–500 mm mit Halterung erhältlich. Die Tafeln haben reflektierende Oberflächen für maximale Sichtbarkeit des Laserstrahls auch auf größere Distanzen.
Adapterfüße: Für die Anpassung an verschiedene Rohrdurchmesser. Jeder DG-Laser wird mit einem Grundfuß geliefert – zusätzliche Füße ermöglichen den Einsatz in anderen Nennweiten ohne Gerätekauf.
RC803 Fernbedienung: Ermöglicht die Steuerung des Kanalbaulasers aus bis zu 150 Metern Entfernung. Unverzichtbar wenn der Laser im Schacht steht und du von oben oder vom Grabenrand aus das Gefälle ändern oder den Laser einschalten musst.
Transportkoffer: Alle DG-Modelle werden mit einem robusten Instrumentenkoffer geliefert. Kanalbaustellen sind feuchte, schmutzige Umgebungen – der Koffer schützt das Gerät zuverlässig bei Transport und Lagerung.
Ersatzakkus: Für den Schichtbetrieb oder lange Arbeitstage. Der DG211 bietet alternativ Alkali-Batteriebetrieb, wenn kein geladener Akku zur Hand ist.
Helmut Schultz – Kanalbaulaser Fachhandel in Saarbrücken
Das Team von Helmut Schultz berät dich persönlich und unverbindlich dabei, welcher Kanalbaulaser zu deinen Projekten passt. Für Hausanschlussleger und GaLaBau-Betriebe mit kleinen Nennweiten ist der DG211 die unkomplizierte Wahl. Tiefbauunternehmen mit professionellem Kanalbau ab DN 150 und vielen Schachtabschnitten pro Tag arbeiten effizienter mit dem DG613G oder DG813.
Wir liefern alle Kanalbaulaser komplett im Lieferumfang inklusive Adapterfüßen, Fernbedienung, Akku, Ladegerät und Instrumentenkoffer. Zusätzlich bieten wir Kalibrierservice und Reparatur für alle Geräte an – denn ein Kanalbaulaser, dessen Genauigkeit nachlässt, kostet in der nächsten Abnahme mehr als die Kalibrierung.
