Nivelliere

Was ist ein Laser Nivelliergerät?

Nivelliergeräte sind optische Präzisionsmessgeräte. Die Laser Nivelliergeräte spielen eine zentrale Rolle in der Geodäsie, im Bauwesen und in der Landvermessung. Laser Nivelliergeräte werden in erster Linie zur genauen Messung von Höhenunterschieden zwischen verschiedenen Punkten und zur Herstellung von horizontalen Ebenen verwendet.

• Wie messe ich mit einem Nivelliergerät?
• Die Vorteile von Laser Nivelliergeräten
• Das richtige Nivelliergerät finden
• Das Wichtigste zusammengefasst

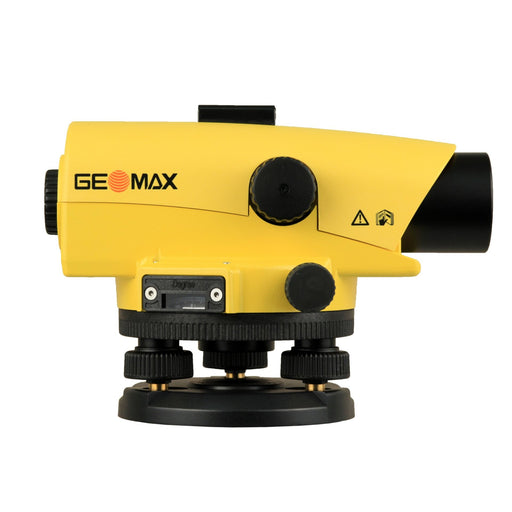

Ein typisches Nivellier-Messinstrument besteht aus einem Fernrohr, das um eine vertikale Achse gedreht werden kann. Das Herzstück des Laser Nivelliergeräts ist ein Mechanismus, mit dem die Zielachse des Fernrohrs exakt in die Horizontale gebracht werden kann.

Stöbere in unserer Kategorie optische Nivelliergeräte, um das passende Messungsinstrument zu finden.

Nivellieren leicht gemacht - wie wird mit einem Laser Nivelliergerät gemessen?

Für die Nivellierung wird das Laser Nivelliergerät auf ein Stativ gestellt und waagerecht ausgerichtet. Dann wird durch das Fernrohr auf eine Nivellierlatte geblickt, die an den zu messenden Punkten angebracht ist. Durch Ablesen der Skalenwerte an der Latte können Höhenunterschiede ermittelt werden. Vom einfachen Baunivelliergerät bis zum hochgenauen Instrument für die Landesvermessung gibt es Laser Nivelliergeräte in verschiedenen Ausführungen. Die Genauigkeit kann je nach Gerät und Anwendung von einigen Millimetern bis zu Bruchteilen eines Millimeters pro Kilometer Messstrecke betragen.

Für die Messung mit einem Laser Nivelliergerät sind folgende Schritte durchzuführen:

Aufstellen und Horizontieren des Laser Nivelliergeräts:

• Das Laser Nivelliergerät wird auf ein stabiles Stativ gestellt und grob horizontiert.

• Bei automatischen Nivellieren erfolgt die Feinhorizontierung automatisch.

Ausrichten des Laser Nivelliergeräts:

• Das Zielfernrohr wird auf den ersten zu messenden Punkt ausgerichtet.

• Bei Handnivelliergeräten wird die Libelle im Fernrohr genau ausgerichtet.

Aufstellen der Nivellierlatte:

• Am ersten Messpunkt wird eine Nivellierlatte lotrecht aufgestellt.

• Die Nivellierlatte sollte eine gut ablesbare Skala haben.

Ablesen am Laser Nivelliergerät:

• Das Ablesen der Höhe auf der Nivellierlatte erfolgt durch das Fernrohr.

• Zum genauen Ablesen bzw. Nivellieren der Höhe dient das Fadenkreuz im Fernrohr.

Drehung und zweite Messung:

• Drehen des Nivelliergerätes um 180 Grad und Ausrichten des Gerätes auf den zweiten Messpunkt.

• Aufsetzen der Nivellierlatte auf den zweiten Messpunkt und Ablesen der Höhe.

Berechnung der Höhendifferenz:

• Der Höhenunterschied ergibt sich aus der Differenz zwischen den Ablesungen der beiden Messpunkte.

• Der Vorgang wird abschnittsweise wiederholt, wenn größere Entfernungen oder Geländeunterschiede zu überwinden sind.

• Die Messwerte werden aufgeschrieben oder bei digitalen Geräten automatisch gespeichert.

Bei der Messung ist es zur Minimierung der Fehler durch Erdkrümmung und Zielachsenabweichung wichtig, das Nivellierinstrument möglichst mittig zwischen den Messpunkten aufzustellen. Dieses Verfahren ermöglicht in verschiedenen Anwendungsbereichen präzise Höhenmessungen und die Herstellung von Höhenhorizonten.

Die Vorteile von Laser Nivelliergeräten

Nivelliergerät Rotationslaser sind unverzichtbare Werkzeuge der modernen Vermessungstechnik und Nivellierung. Diese präzisen Instrumente bieten eine Reihe von Vorteilen, die dazu beitragen, dass Projekte effizienter, genauer und kostengünstiger durchgeführt werden können. Von der genauen Höhenmessung bis hin zur einfachen Handhabung - Nivelliergeräte haben die Art und Weise, wie wir Baustellen und Landschaften vermessen und ausrichten, von Grund auf revolutioniert. Ideal für den Nivelliergerät Laser Außenbereich.

• Hohe Genauigkeit: Nivelliergeräte ermöglichen sehr genaue Messungen von Höhenunterschieden und Neigungen. Dadurch werden Fehler minimiert.

• Große Reichweite: Messungen können über große Distanzen von bis zu mehreren hundert Metern durchgeführt werden. Dadurch wird die Arbeit erheblich beschleunigt und vereinfacht.

• Einfache Bedienung: Insbesondere bei selbstnivellierenden Modellen ist die Bedienung eines Nivelliergerätes relativ einfach zu erlernen.

• Vielseitigkeit: Neben Höhenmessungen werden mit einem Nivelliergerät Laser auch optische Distanzmessungen durchgeführt.

• Effizienz: Durch den Einsatz von Laser Nivelliergeräten wird der Zeitaufwand bei der Durchführung von Vermessungsarbeiten auf ein Minimum reduziert und ein effizienteres Ausrichten, Abstecken und Nivellieren ermöglicht.

• Vielseitig einsetzbar: Nivelliergeräte sind für eine Vielzahl von Projekten in den Bereichen Landvermessung, Bauwesen, Pflasterarbeiten und Fliesenverlegung geeignet.

• Standfestigkeit: Das Stativ ermöglicht ein einfaches und sicheres Aufstellen des Geräts.

Diese Vorteile machen Nivelliergeräte in verschiedenen Bereichen des Bauwesens und der Vermessungstechnik zu unverzichtbaren Werkzeugen für präzise Höhenmessungen und Ausrichtungen.

Welches Laser Nivelliergerät ist das Richtige für mich?

Um das richtige Laser Nivelliergerät zu finden, sollten die folgenden Aspekte berücksichtigt werden:

Einsatzbereich der Nivellierung:

Ein Baunivelliergerät mit 24-facher Vergrößerung ist für einfache Heimwerkerarbeiten oft ausreichend. Professionelle Vermessungsarbeiten oder Bauarbeiten erfordern dabei genauere Geräte.

Genauigkeit:

• Nivelliergeräte bzw. Höhenlaser für den Baubereich haben eine Genauigkeit von 1 - 5 mm.

• Geräte für technische Nivellements erreichen eine Genauigkeit von 0,5-1 mm.

• Spezialgeräte für die Landesvermessung können eine Genauigkeit von unter 0,1 mm erreichen.

Automatisierungsgrad:

Automatische Nivelliere sind einfacher zu bedienen und horizontieren sich selbst. Zusätzliche Funktionen wie automatische Ablesung und Datenspeicherung bieten digitale Nivelliergeräte.

Kosten:

• Einfache Laser-Geräte für den Heimgebrauch kosten zwischen 100 und 200 Euro.

• Hochwertige Laser Nivelliergeräte kosten zwischen 250 und 350 Euro.

• Bis zu 1.000 Euro und mehr kosten professionelle, hochpräzise Messgeräte.

Zusatzfunktionen fürs Laser Nivelliergerät:

• Wasser- und staubdicht für den Einsatz im Freien.

• Für Arbeiten bei schlechten Lichtverhältnissen ist eine Beleuchtung eingebaut.

• Möglichkeit der Distanzmessung mit Distanzschnüren.

Handhabung:

• Gewicht und Transportfähigkeit des Gerätes beachten.

• Selbstnivellierende Geräte sind leichter zu handhaben.

Ein einfaches Baunivellier reicht oft für Gelegenheitsanwender oder Heimwerker. Professionelle Anwender sollten sich je nach den Anforderungen an die Genauigkeit und den Funktionsumfang für ein höherwertiges Gerät entscheiden. Es ist auch zu bedenken, dass für die richtige Handhabung etwas Übung erforderlich ist.

Das Wichtigste der Nivellierung nochmal zusammengefasst

Nivelliere sind unverzichtbare Instrumente für präzise Höhenmessungen in den verschiedensten Bereichen. Moderne Laser Nivelliergeräte bieten eine Vielzahl von Funktionen und technischen Spezifikationen, die ihre Leistungsfähigkeit und Einsatzmöglichkeiten bestimmen.

Die Messgenauigkeit ist ein entscheidendes Kriterium bei der Auswahl eines Laser Nivelliergerätes. Die Standardabweichung wird häufig in mm pro km Doppelnivellement angegeben und kann je nach Modell zwischen 0,3 mm und 2,5 mm liegen.

Viele Nivelliere verwenden eine 400 GON Teilung für genaue Winkelmessungen. Der Arbeitsbereich und die Zielweite sind wichtige Faktoren, wobei die kürzeste Zielweite bei einigen Modellen bei ca. 0,3 m beginnt.

Ein Kompensator sorgt für die automatische Horizontierung des Geräts und erhöht damit die Messgenauigkeit. Moderne Kompensatoren verwenden oft ein Pendelsystem zur Stabilisierung der Ziellinie.

Die Optik spielt eine zentrale Rolle für die Leistungsfähigkeit eines Laser Nivelliergerätes. Der Objektdurchmesser und die Qualität der Linsen beeinflussen die Bildschärfe und die erreichbare Genauigkeit.

Besonders für den Einsatz auf der Baustelle ist die Robustheit ein wichtiger Aspekt. Viele Hersteller liefern ihre Geräte mit einem stabilen Transportkoffer aus, um sie vor Beschädigungen zu schützen.

Führende Hersteller von Laser Nivelliergeräten bieten oft umfangreiche Service- und Wartungsleistungen an. Ein Vergleich der verschiedenen Produkte und ihrer technischen Daten ist empfehlenswert, um das für den jeweiligen Einsatzzweck am besten geeignete Gerät zu finden.

Obwohl Nivelliergeräte in vielen Bereichen genauere Messungen ermöglichen, haben einfache Wasserwaagen für weniger anspruchsvolle Anwendungen nach wie vor ihre Berechtigung.
