Nivellier- / Messlatten

Nivellierlatten und Messlatten für effektives Messen

Die Messlatte ist ein unverzichtbares Messinstrument in der Geodäsie und wird hauptsächlich zur Bestimmung von Höhenunterschieden verwendet. Sie misst den vertikalen Abstand zwischen dem horizontalen Zielstrahl eines Nivellierfernrohrs und dem Aufsetzpunkt der Latte. Besonders beim geometrischen Nivellement spielt die Nivellierlatte eine entscheidende Rolle, da sie den vertikalen Maßstab vorgibt. Finde bei Helmut Schultz eine vielseitige Auswahl an Messlatten für dein Projekt.

Die Ausführung der Nivellierlatten ist sehr vielfältig: Sie können zusammenklappbar, aus einzelnen Segmenten zusammensteckbar oder als Teleskoplatte in unterschiedlicher Höhe ausgeführt sein. Eine Ölschicht und ein wetterfester Lack schützen die Latte vor Feuchtigkeit. Ein rechtwinklig zur Lattenlängsachse angebrachter Metallfuß mit ebener Auflagefläche schützt vor Beschädigungen und definiert den Nullpunkt.

Bestandteile der Messlatte

Nivellierlatten Produkte können aus verschiedenen Materialien hergestellt werden. Traditionell werden sie oft aus getrocknetem Kiefern- oder Eschenholz gefertigt, was eine kostengünstige und leichte Option darstellt. Eine metallische Bauweise ist ebenfalls möglich, wobei Aluminium häufig verwendet wird, da es leicht und widerstandsfähig ist.

Kunststoff ist eine weitere Alternative für die Herstellung von Nivellierlatten, insbesondere für leichtere und kostengünstigere Modelle. Die Wahl des Materials hängt von Faktoren wie dem Einsatzbereich, den Genauigkeitsanforderungen und den Umgebungsbedingungen ab. Unabhängig vom Grundmaterial werden Nivellierlatten oft mit zusätzlichen Schutzmaßnahmen versehen, wie einem Ölanstrich und wetterfestem Lack zum Schutz gegen Feuchtigkeit, sowie einem metallischen Fußbeschlag zur Vermeidung von Beschädigungen und zur Festlegung des Nullpunkts.

Invarlatten

Eine Invarlatte ist ein hochpräzises Messinstrument, das in der Landvermessung und Geodäsie für genaue Höhenmessungen verwendet wird. Die spezielle Metalllegierung, aus der diese Latten hergestellt werden, trägt den Namen "Invar".

Bei Invar handelt es sich um eine Legierung aus Nickel und Eisen, die sich durch eine außerordentlich geringe Wärmeausdehnung auszeichnet. Diese Eigenschaft macht Invar besonders wertvoll für Präzisionsmessungen, da sich Temperaturänderungen kaum auf die Länge bzw. Maß des Stabes auswirken.

Gegenüber Messlatten aus anderen Materialien wie Holz oder Aluminium, die sich bei Temperaturänderungen deutlich ausdehnen oder zusammenziehen können, ist dies ein entscheidender Vorteil. Invarlatten werden in erster Linie für Präzisionsnivellements verwendet, bei denen es auf höchste Genauigkeit ankommt.

Sie werden in verschiedenen Bereichen verwendet:

1. Geodätische Vermessungen

2. Ingenieurvermessung im Rahmen von großen Infrastrukturvorhaben

3. wissenschaftliche Forschung, insbesondere auf dem Gebiet der Geophysik

4. Deformationsüberwachung von Bauwerken

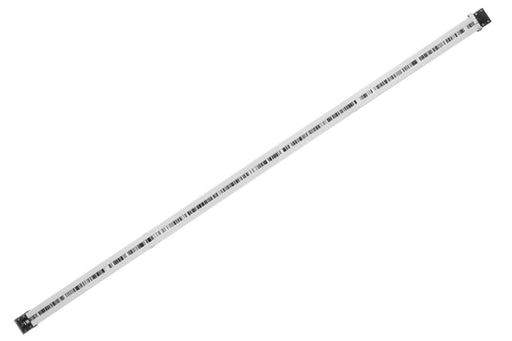

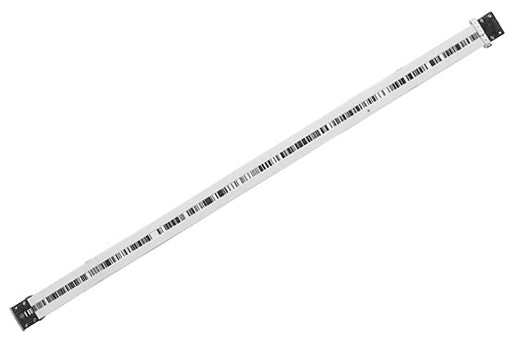

Die Teilung einer Invarlatte ist in der Regel sehr fein und genau. Um die Messgenauigkeit weiter zu erhöhen und menschliche Ablesefehler zu minimieren, werden häufig spezielle Codierungen verwendet, die von digitalen Nivelliergeräten automatisch abgelesen werden können. Hier geht es direkt zu der Invarlatte mit Barcode.

Die Pflege und Wartung von Invarlatten erfordert besondere Sorgfalt. Um ihre hohe Genauigkeit zu gewährleisten, müssen sie regelmäßig kalibriert werden. Auch die Lagerung ist wichtig: Zum Schutz vor Beschädigungen und Umwelteinflüssen sollten Invarlatten in speziellen Behältern aufbewahrt werden.

Zusammenfassend lässt sich sagen, dass Invarlatten ein unentbehrliches Hilfsmittel für die Höhenmessung mit hoher Genauigkeit sind. Ihre einzigartigen Eigenschaften machen sie besonders dort, wo höchste Genauigkeit gefordert ist, zu einem wertvollen Instrument in der modernen Vermessungstechnik.

Messlatten aus Aluminium

Im Bauwesen und in der Vermessungstechnik sind Messlatten aus Aluminium ein wichtiges und weit verbreitetes Messinstrument. Sie besitzen besondere Eigenschaften, die ihre Anwendung besonders begünstigen.

Der Werkstoff Aluminium bietet für Messlatten mehrere Vorteile:

Leichtigkeit

Aluminium ist ein sehr leichtes Metall, wodurch sich die Messlatte leichter handhaben und transportieren lässt. Dies ist besonders wichtig, wenn die Messlatten sehr lang sind oder wenn eine große Anzahl von Messungen durchgeführt werden muss.

Robustheit

Trotz ihres geringen Gewichts sind Aluminium-Messlatten sehr robust und formbeständig. Sie halten den rauen Bedingungen auf Baustellen und im Gelände gut stand.

Korrosionsresistenz

Aluminium bildet an der Oberfläche eine Schutzschicht aus Oxid, die das Material vor Korrosion bewahrt. Dadurch sind Messlatten aus Aluminium besonders langlebig und benötigen nur wenig Wartung.

Präzision

Aluminium ist ein Material, das sehr präzise bearbeitet werden kann. Die Skalierung wird oft eingraviert oder aufgedruckt und ist daher sehr verschleißfest.

Aluminium dehnt sich bei Temperaturschwankungen aus und zieht sich zusammen, jedoch in geringerem Maße als viele andere Werkstoffe. Die Temperaturbeständigkeit genügt für die meisten Anwendungen.

Aluminium-Messlatten in verschiedenen Ausführungen

• Teleskop-Messlatten: Sie sind besonders kompakt für den Transport, da sie zusammengeschoben werden können.

• Klappmesslatten: Sie lassen sich an bestimmten Punkten zusammenklappen.

• Starre Messlatten: Diese bieten die höchste Stabilität und Genauigkeit.

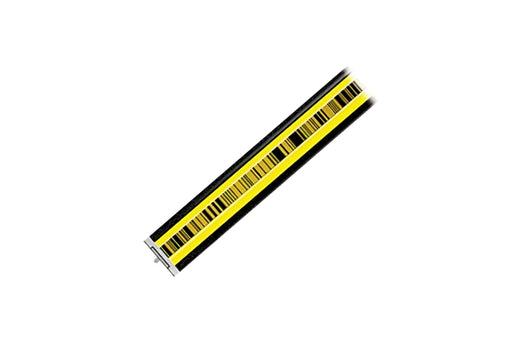

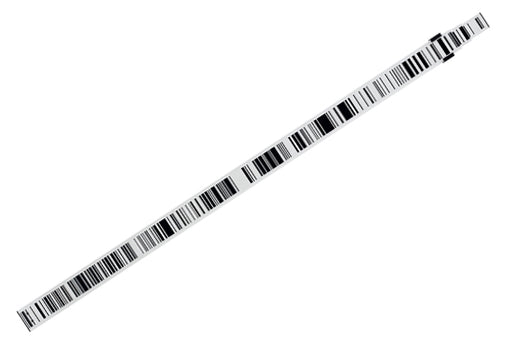

Die Einteilung von Messlatten aus Aluminium kann sich je nach ihrem Verwendungszweck unterscheiden. Häufig sind sie in Zentimeter und Millimeter unterteilt. Für spezielle Anwendungen, z.B. in der Geodäsie, werden auch E-Teilungen oder Barcode-Skalen verwendet. Diese können von elektronischen Messgeräten automatisch abgelesen werden.

Viele Aluminium-Messlatten sind mit Zusatzfunktionen wie eine Libelle zur Ausrichtung oder speziellen Griffen zur besseren Handhabung ausgestattet. Um Beschädigungen zu vermeiden und einen sicheren Stand zu gewährleisten, haben einige Modelle auch einen verstärkten Fuß.

In der Praxis werden Aluminium-Messlatten für verschiedene Zwecke eingesetzt, z. B:

• Höhenmessungen im Bauwesen

• Nivellierarbeiten

• Vermessungsarbeiten in der Geodäsie

• Allgemeine Längenmessungen auf dem Bau

Trotz ihrer vielen Vorteile haben Aluminium-Messlatten auch einige Einschränkungen. Bei extremen Temperaturschwankungen oder wenn höchste Genauigkeit erforderlich ist, können spezielle Messlatten aus anderen Materialien wie z.B. Invar von Vorteil sein.

Die Kombination aus Leichtigkeit, Robustheit, Präzision und Langlebigkeit macht Aluminium-Maßbänder zu einem unentbehrlichen Werkzeug in vielen Bereichen der Vermessung und des Bauwesens. Ihre Vielseitigkeit und die unterschiedlichen Ausführungen machen sie zu einem flexiblen und zuverlässigen Messgerät für ein breites Anwendungsspektrum.

Bei Helmut Schultz findest du eine sorgfältige Auswahl qualitativer Messlatten und Nivellierlatten zum fairen Angebot. Alle Preise reflektieren die hochwertige Fertigung, was die Messlatten zu unverzichtbaren Werkzeugen macht.
Durchstöbere unsere Seite und entdecke praktische Messlatten in deutscher Qualität.
