Bauvermessung - die Basis jedes erfolgreichen Bauvorhabens

Die Bauvermessung bildet die Brücke zwischen Planung und Bauausführung. Sie sorgt dafür, dass Entwürfe millimetergenau in die Realität umgesetzt werden, dass Bezugspunkte und Höhenfestpunkte stimmen - und dass am Ende jedes Gewerk genau dort steht, wo es laut Lageplan stehen soll. Von der ersten Grobabsteckung bis zur Schlussvermessung begleitet sie den gesamten Bauprozess und liefert verlässliche Daten für Bestandsdokumentationen und Kontrollmessungen. Moderne Mess- und Vermarkungssysteme reichen vom klassischen Grenzstein bis zum hochpräzisen Vermessungsnagel aus Edelstahl oder Kupfer.

Nachfolgend stellen wir dir die wichtigsten Vermarkungsarten vor - inklusive typischer Einsatzgebiete, Vorteile und passendem Vermessungszubehör.

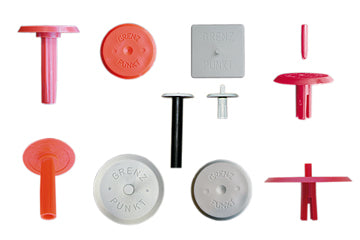

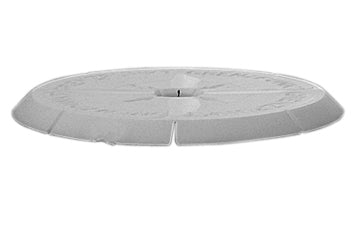

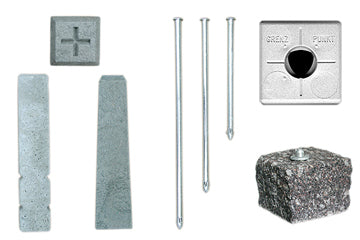

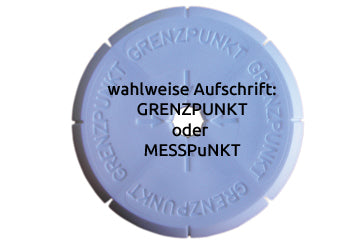

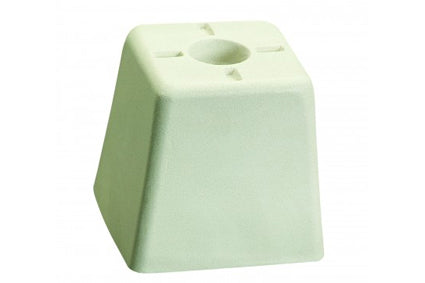

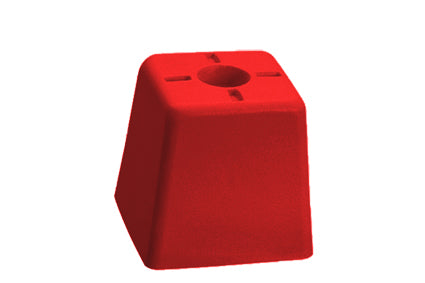

Grenzsteine – dauerhafte Sicherheit für Grundstücksgrenzen

Grenzsteine sind der erste und wichtigste Festpunkt jedes Bauvorhabens, denn ohne eindeutige Grenzen kann keine zuverlässige Absteckung erfolgen. Sie bilden die rechtliche wie technische Grundlage für Grundstücksteilungen und spätere Bau‑ und Ingenieurarbeiten.

Material und Einbau

• Beton, Granit oder Basalt garantieren Langzeitstabilität

• Einsetzen durch öffentlich bestellte Vermessungsingenieur*innen gemäß gesetzlicher Regel

• Kupfer‑ oder Gewindebolzen im Kopf als hochpräzise Bezugspunkte

Funktion und Nutzen

• Beginn des Bauherrenrechts, Ende der Nachbarschaftshaftung

• Referenz für alle Abmessungen und Achsen im Gelände

• Unsichtbar im Alltag, während der Baustelle durch Bodenmarkierungen geschützt

Dokumentation und Kontrolle

• Exakte Vermessungsprotokolle im Rahmen des definierten Leistungsumfanges

• Grundlage für Gebäudeeinmessung und spätere Überwachungsmessungen

• Sorgfältige Bestandsdokumentation zur Vorlage bei Genehmigungsbehörden

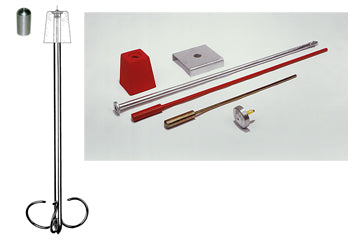

Vermarkungsrohre – temporäre Festpunkte für großflächige Absteckung

Vermarkungsrohre sind leicht, wieder verwendbar und ideal, um in kurzer Zeit weite Flächen – etwa bei Straßen- und Trassenbau – mit stabilen Bezugspunkten zu versehen. Sie sind ein fester Bestandteil moderner Baustelleneinrichtungen.

Aufbau und Eigenschaften

• Dünnwandige Rohre aus Stahl oder Kunststoff, geringes Gewicht

• Höhenverstellbarer Bolzen für farbige Kappen, Markiernadeln oder Prismen

• Vielfältige Verfahren, kompatibel mit Tachymetern, GNSS‑Antenne und Rotationslaser

Einsatzbereiche

• Abstecken von Hauptachsen und Nebenachsen in Verkehrsanlagen

• Markierung von Gebäudeecken und Fundamentlinien bei Hallen und Anlagen

• Temporäre Punkte während unterschiedlicher Bauphasen, rasch demontierbar

Nachhaltigkeit und Effizienz

• Wiederverwendbarkeit spart Material- und Honorarkosten

• Farbliche Kennzeichnung erhöht Sichtbarkeit und minimiert Beschädigungsrisiken

• Beschleunigt die Durchführung durch standardisierte Verfahren

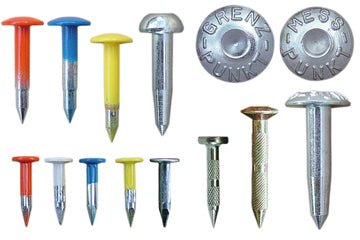

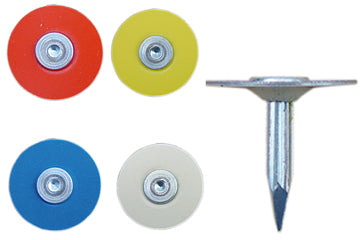

Vermarkungsnägel – hochpräzise Punkte auf engem Raum

In Bereichen, in denen jeder Millimeter zählt – beispielsweise bei Maschinenfundamenten oder komplexen Innenausbauten – sorgen Vermarkungsnägel für exakte Lage- und Höhenpunkte. Sie sind ein essenzieller Bestandteil der Feinabsteckung in Gebäuden und Ingenieurbauwerken.

Material und Ausführung

• Gehärteter Edelstahl oder verzinkter Stahl mit Kreuzkopf

• Riffelung bei Betonnägeln für hohen Ausziehwiderstand

• Kupfer- oder Begrenzungsnägel für explosionsgefährdete Zonen (Funkenfreiheit)

Funktion

• Zentrierung von Nivellier‑ und Pegellatten für präzise Messungen

• Minimaler Platzbedarf, bleibt auch nach Abfräsen von Asphalt erhalten

• Wiederholbare Referenz für Überwachungsmessungen und Überprüfung

Dokumentation

• Kennzeichnung im Nagelkopf oder auf QR‑Code‑Plaketten

• Integration in digitale Unterlagen für schnelle Datenverknüpfung

• Fester Bestandteil der Bauüberwachungsprozesse und HOAI‑Nachweispflichten

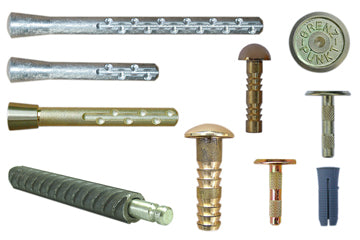

Vermarkungsbolzen – punktgenaue Festpunkte für extreme Belastungen

Wenn Festpunkte statische oder dynamische Lasten aushalten müssen – etwa in Tunneln, an Brückenlagern oder in Hafenanlagen – kommen robuste Vermarkungsbolzen zum Einsatz.

Einbauverfahren

• Setzen in vorgebohrte Löcher und Verguss mit Hochleistungsinjektionsmörtel

• Edelstahl- oder Duplex‑Legierung für Korrosionsbeständigkeit und Festigkeit

Sonderformen

• Höhenanker mit breitem Kopf zur Befestigung von Messprismen oder Sensoren

• Kupfervarianten für explosionsgefährdete und korrosive Umgebungen

Anwendungen

• Langzeit‑Überwachungsmessungen im Submillimeterbereich

• Zuverlässige Übertragung von Höhenreferenzen während der gesamten Bauphase

• Feste Referenzpunkte für wiederkehrende Abmessungen und Nachkontrollen

Qualitätssicherung

• Detaillierte Protokolle als Teil der Bestandsdokumentation

• Einbindung in den digitalen Workflow für Soll‑Ist‑Vergleiche

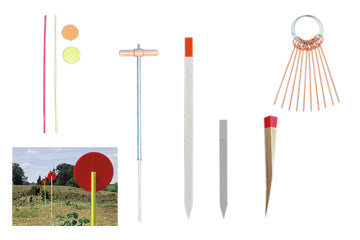

Markierung im Boden – unsichtbare, aber aufspürbare Punkte

Unterhalb dicker Schichten aus Planum, Frostschutz und Asphalt verbergen sich verdeckte Festpunkte. Diese Methode spart Aufwand und schützt kritische Punkte vor Schäden.

Verfahren

• Einbringen von Hartholz‑ oder Kunststoffpfählen tief in den Untergrund

• Aufnahme eines Vermessungsnagels in der Stirnseite

Ortung

• Temporäre Farblinien oder Markierungen auf der Oberfläche

• Metalldetektor oder GPS‑gestützte Ortung für präzises Wiederfinden

Einsatzfelder

• Leitungstrassen, Baugruben und Gelände­modellierungen

• Vorbereitung auf spätere Feinabsteckung ohne erneutes Aufgraben

• Integration in GIS‑Systeme und BIM‑Modelle

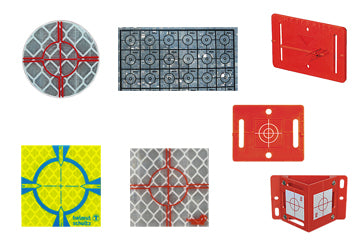

Markierung am Objekt – das Bauwerk selbst als Vermessungspunkt

Nach der Fertigstellung sichern dauerhafte Festpunkte an Bauwerken langfristige Überwachungsmessungen und Baukontrolle.

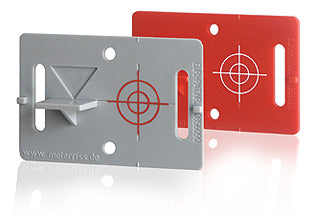

Zieltafeln

• Selbstklebende Aluminiumplatten auf Betonfertigteilen

• Hochpräzise Reflexion von Laserimpulsen zur Totalstation

Gewindebolzen

• Direkt im Beton verankert für Messprismen oder Lotstäbe

• Stabilität gegen Lastwechsel und Temperaturschwankungen

Reflektierende Kunststoffmarken

• Rückstandsfreie Alternative für Klinker- und Sichtbetonflächen

• Schnelle Montage und Demontage ohne Beschädigung

Netzwerk und Kontrolle

• Engmaschiges Bezugspunktnetz für Setzungs‑, Dehnungs‑ und Verformungsmessungen

• Dokumentation als Teil der Bauüberwachung

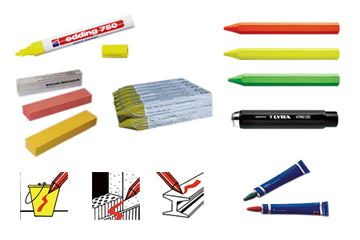

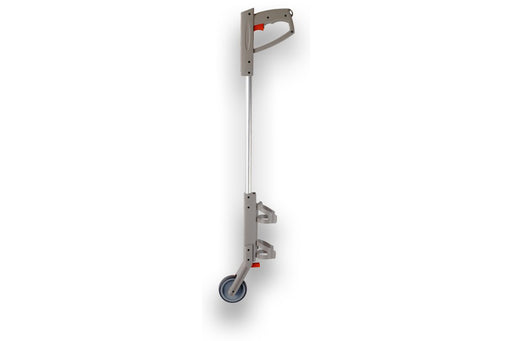

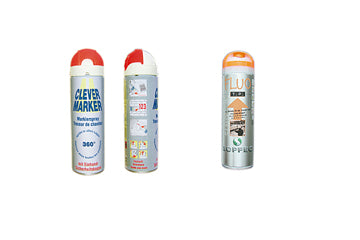

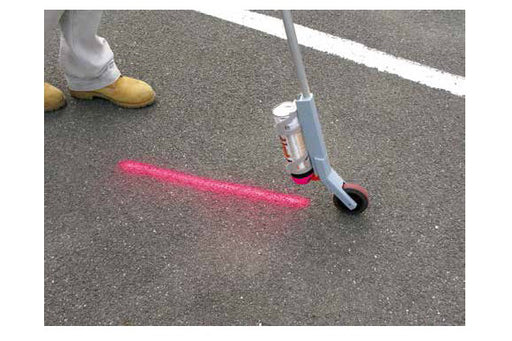

Markierung durch Beschriftung – klare Identifikation

Für die eindeutige Kennzeichnung aller Fixpunkte auf der Baustelle stehen heute verschiedene Kennzeichnungsmittel zur Verfügung. Jedes Produkt erfüllt spezifische Anforderungen an Haltbarkeit, Sichtbarkeit und Handhabung:

Permanent‑Marker

Permanent‑Marker zeichnen sich durch ihre schnell trocknende, witterungs‑ und UV‑beständige Tinte aus. Sie haften zuverlässig auf glatten Betonflächen, Metallbolzen oder Steinplatten und sind beständig gegen Regeneinwirkung, Abrieb und leichte Chemikalien. Mit Permanent‑Markern lassen sich Punktnummern, Koordinaten und Höhenangaben dauerhaft und gut lesbar anbringen – ideal für Bereiche, in denen langfristige Kennzeichnungen erforderlich sind.

Lack‑Marker

Lack‑Marker (Paint Marker) enthalten eine dickflüssige, großpigmentierte Lackfarbe, die selbst auf porösen oder rauen Oberflächen wie Profilrohren, Schalungsbrettern oder Betonrohren hervorragende Deckkraft bietet.

Nach dem Auftragen trocknet die Farbe schnell an und bildet eine widerstandsfähige Schicht, die weder abblättert noch verblasst. Lack‑Marker eignen sich besonders dort, wo mechanische Beanspruchung und Witterungseinflüsse hoch sind.

Kreide

Vermessungskreide ist das Mittel der Wahl für temporäre Markierungen. Sie hinterlässt auf Asphalt, Pflastersteinen oder frisch verlegtem Beton klare, leicht sichtbare Linien und Punkte, die sich nach Bedarf wieder abkehren oder abwaschen lassen. Kreidemarkierungen dienen häufig zur Grobabsteckung vor dauerhaften Beschriftungen oder zur schnellen Visualisierung von Lage‑ und Höhenkonturen während der Bauarbeit.

Katasterschablonen

Katasterschablonen aus robustem Kunststoff oder dünnem Metall ermöglichen das präzise Aufbringen von Ziffern, Symbolen und Rahmensystemen. Schablonen sorgen für einheitliche Beschriftungsformate und helfen, Punktnummern und kurze Anweisungen gleichmäßig und rechtwinklig auf Betonplatten, Grenzsteinen oder Vermarkungsbolzen anzubringen. Sie sind wieder verwendbar, leicht zu reinigen und erleichtern eine saubere Ausführung auch bei schlechten Lichtverhältnissen oder windigen Bedingungen.

Tubenmarker

Tubenmarker bestehen aus einer Kartusche, in der Farbpaste und Lösungsmittel bereits werkseitig gemischt sind. Mit dem präzisen Dosierspitze-Aufsatz lassen sie sich punktgenau auftragen – selbst auf feuchten, öligen oder staubigen Untergründen. Tubenmarker bieten eine hohe Beständigkeit gegen Auswaschen und sind besonders dort unentbehrlich, wo schnelle, saubere und tropfenfreie Markierungen gefragt sind, etwa an Stahlträgern, Anschlussfugen oder Betonflächen mit Barrierenlack.

Mit der gezielten Wahl zwischen Permanent‑Marker, Lack‑Marker, Kreide, Katasterschablonen und Tubenmarker lassen sich alle Anforderungen an die Markierung durch Beschriftung erfüllen – von kurzfristigen Grobkennzeichnungen bis zu langfristig haltbaren Festpunkten.

Ob bei der Absteckung, der Überwachung von Ingenieurbauwerken oder der präzisen Positionierung von Punkten an Gebäuden – eine durchdachte Vermarkung ist entscheidend für den Erfolg jedes Bauvorhabens. Sie bildet die Grundlage für eine exakte Bauausführung und schafft die Voraussetzung für zuverlässige Vermessungsleistungen im gesamten Leistungsbild der Bauvermessung.

Mit dem richtigen Zubehör und den passenden Lösungen für jede Anwendung lassen sich Vermessung und Planung nahtlos miteinander verbinden, und jede Phase des Projekts professionell begleiten. Ob temporär oder dauerhaft, sichtbar oder unsichtbar: Die vorgestellten Systeme und Produkte sichern deine Leistungen nachhaltig ab, vom ersten Aufmaß bis zur finalen Bestandsaufnahme.
